Двускатная крыша: устройство, стропильная система и как рассчитать самому

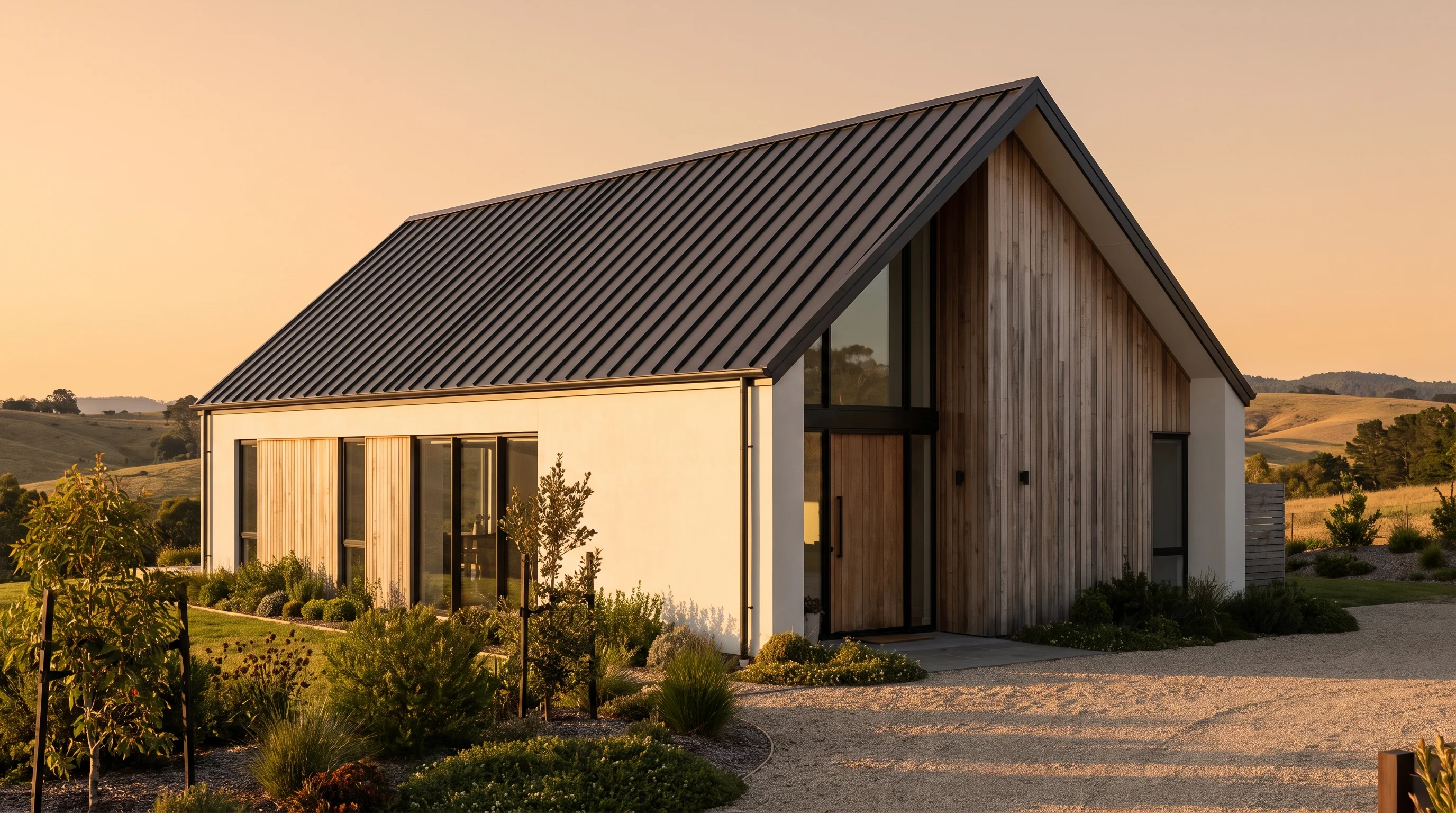

Двускатная крыша — это два наклонных ската, сходящихся в верхней точке (коньке) на треугольном каркасе из стропил. Её несущая основа — стропильная система: мауэрлат по верху стен, коньковый прогон, стропильные ноги, а между ними затяжки, стойки и подкосы, не дающие конструкции разъехаться под весом снега. Чтобы посчитать такую крышу самому, нужны три школьные формулы — тангенс для угла, теорема Пифагора для длины стропила и произведение сторон для площади ската; ниже все три с числами, а перед ними — из чего эта крыша собрана и как выбирают тип стропилки.

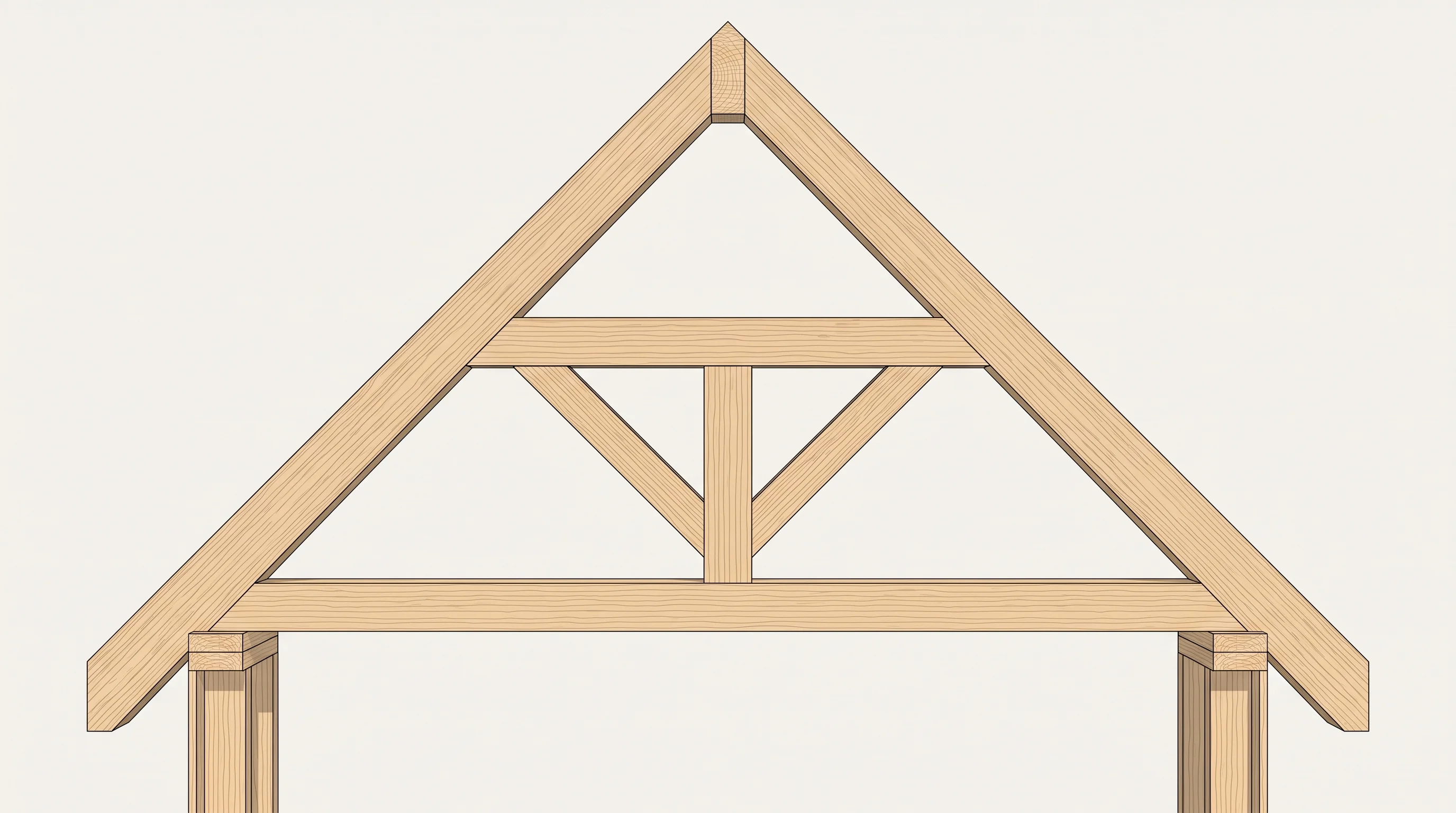

Каркас крыши по элементам: от мауэрлата до подкосов
Стропильная система держится на связке узлов, каждый со своей ролью. Начинается всё снизу, с мауэрлата — бруса сечением обычно 100×150 или 150×150 мм по верхнему обрезу наружных стен, закреплённого анкерами или шпильками. Он принимает нагрузку от всех стропил и равномерно раздаёт её на кладку, давая нижним концам ног опорную площадку. Без него точечное давление каждой ноги било бы в стену локально и со временем её продавливало.
Наверху, вдоль конька, идёт коньковый прогон — горизонтальная балка, на которую стропила опираются верхними концами (в наслонной схеме) или к которой сходятся встык (в висячей). Стропильные ноги — наклонные доски, образующие плоскость ската; на них ляжет обрешётка, а поверх — покрытие. Именно от их сечения и шага зависит, выдержит крыша снеговую массу или прогнётся.
Дальше идут элементы, гасящие распор и удлиняющие пролёт. Затяжка — горизонтальная перемычка, соединяющая нижние концы двух противоположных стропил в треугольник; работает на растяжение и не даёт ногам разъехаться, стягивая их как тетива. Ригель — та же перемычка, но поднятая выше, к коньку: стягивает стропила и освобождает низ чердака. Стойка — вертикальная опора, которая через лежень (брус на внутренней несущей стене) передаёт часть нагрузки с конькового прогона вниз, на капитальную перегородку. Подкосы — наклонные распорки от стойки к стропилу на середине пролёта; они укорачивают свободный участок ноги, за счёт чего доску берут тоньше.
С торцов двускатная крыша замыкается фронтоном — треугольной стеной между скатами, той самой, на которую смотришь, видя дом «в лоб». Фронтон кровлю не несёт, а закрывает торец чердака или мансарды от ветра и осадков; его либо выкладывают заодно со стеной (кирпич, газоблок), либо зашивают снаружи сайдингом, вагонкой или той же облицовкой, что и фасад. Именно во фронтоне прорезают окно для света в мансарде или дверь на балкончик, а фронтонный свес — вынос кровли за торцевую стену — защищает фронтон от косого дождя. Фронтонов у двускатной крыши ровно два, по числу торцов.
Всю связку проще запомнить по логике нагрузки: снег давит на покрытие, оно через обрешётку передаёт вес стропилам, те упираются в мауэрлат и конёк, а затяжки со стойками не дают конструкции разъехаться.
Наслонная или висячая: что решает средняя опора
Стропила бывают двух схем, и выбор диктует не вкус, а конструкция дома: есть ли внутри капитальная стена посередине и какой пролёт. Разница — в том, на что опираются ноги и куда уходит распор.
Наслонная система опирается нижним концом на мауэрлат, а верхним — на коньковый прогон; тот стоит на стойках, а стойки — на лежень поверх средней несущей стены. Каждое стропило работает как балка на двух опорах и почти не даёт бокового распора: вертикальная нагрузка уходит вниз через капитальную перегородку. Поэтому наслонную схему выбирают, когда средняя несущая стена есть; она уверенно держит пролёты от 6 до 9 метров, расход материала скромнее, а монтаж проще.
Висячая система средней опоры не имеет вовсе: стропила стоят только на двух наружных стенах и вверху сходятся в жёсткий треугольник. Такая ферма распирает стены наружу, и распор гасят затяжкой, стянувшей нижние концы ног. Ставят её там, где посередине опереться не на что, а рабочий пролёт ограничен примерно шестью метрами: при большем затяжка провисает под своим весом, и добавляют подвеску (бабку) по центру или разгружающие подкосы.
Правило простое: есть посередине капитальная стена и пролёт крупный — наслонная; опоры внутри нет и пролёт до шести метров — висячая с затяжкой. Ошибиться дороже всего именно с висячей: забытая или слабая затяжка означает, что распор ничем не удержан, и через несколько сезонов верх наружных стен расходится, а по кладке идут трещины.
Каким должен быть угол наклона под ваш регион и покрытие
Угол ската — компромисс между тремя требованиями: минимумом покрытия, снеговой нагрузкой региона и его ветровой обстановкой. Крутой скат легче сбрасывает снег и меньше течёт, но сильнее парусит и тянет больше материала; пологий дешевле и ветроустойчивее, но копит снег и требователен к герметичности стыков.
Покрытие задаёт нижнюю границу: битумные материалы ложатся на почти плоские скаты, металлические профили и штучная черепица просят уклона покруче. Снег тянет вверх: на Урале и в Сибири скаты делают до 45–60°, чтобы масса сходила сама. Ветер — в обратную сторону: в открытых зонах угол уменьшают до 15–20°. Для средней полосы России рабочий диапазон — 25–35°: сочетается почти с любым покрытием и не создаёт проблем ни зимой, ни в бурю.
Ниже — сводка минимальных и рабочих уклонов по типу покрытия с типичным сечением и шагом стропил; сечения ориентировочные, точную толщину доски под свой пролёт и снеговой район считают отдельно (об этом ниже).
| Покрытие | Минимальный уклон | Рабочий уклон | Сечение стропил, см | Шаг стропил, см |
|---|---|---|---|---|
| Гибкая (битумная) черепица | ~11–12°* | 15–40° | 5×15 | 60–150 |
| Ондулин | ~5–6° | 10–15°+ | 5×20 | 60–90 |
| Профнастил | ~12° | 20–30° | 5×15 | до 100 |
| Металлочерепица | ~14–15° | 20–45° | 5×15 или 5×20 | 60–95 |
| Керамическая / цементно-песчаная черепица | ~22° | 22–45° | 5×20 | 60–80 |
| Шифер (асбестоцемент) | ~20° | 20–35° | 5×15 | 60–80 |
* Для гибкой черепицы уклон ниже ~12° допускается только со сплошным подкладочным ковром по всей площади ската — без него на почти плоском скате вода застаивается в стыках.
Из таблицы видно, почему угол и материал нельзя разводить: настроились на пологий скат в 15° — керамическая черепица и шифер отпадают сами, а из металла остаётся профнастил на грани минимума. И наоборот, крутой скат 45° под снег открывает всю линейку, но добавляет метры к длине стропил и площади покрытия. Поведение самого покрытия на скате — шум, вес, срок службы — подробно сравнивают в обзоре металлочерепицы, а здесь мы держимся геометрии. Если пара «угол + покрытие» пока не выбрана, проще увидеть её на своём доме, чем перебирать в уме — примерьте разный уклон и покрытие на фото своего дома.
Считаем крышу сами: угол, длина стропила, площадь
Теперь к цифрам. Возьмём один сквозной пример: дом 8 метров по фронтону (ширина, вдоль которой идут скаты) на 10 метров в длину, высота конька над мауэрлатом — 3 метра. Угол и длину стропила задаёт первая пара — ширина и высота конька, а длина 10 м понадобится дальше, для площади.
Угол наклона. Скат — прямоугольный треугольник: вертикальный катет равен высоте конька, горизонтальный — половине ширины дома. Тангенс угла — это их отношение:
tg(α) = высота конька / (ширина / 2) = 3 / (8 / 2) = 3 / 4 = 0,75.
Угол, тангенс которого равен 0,75, — это 36,87° (arctg 0,75); значение берут из таблицы Брадиса или инженерного калькулятора в телефоне. Важно не перепутать формулу: угол наклона считают через тангенс от высоты к полуширине, а не через косинус от полуширины к длине стропила — этот ошибочный вариант часто гуляет по сети и даёт бессмысленные значения.
Длина стропильной ноги. Стропило — гипотенуза того же треугольника, его длина — по теореме Пифагора:
длина = √(высота конька² + (ширина / 2)²) = √(3² + 4²) = √(9 + 16) = √25 = 5,0 м.
Это рабочая часть, от мауэрлата до конька. К ней добавляют свес — вынос стропила за стену на 40–60 см, защищающий стену и цоколь от воды; с полуметровым свесом заказная длина доски выходит около 5,5 м.
Обратная задача. Если вы, наоборот, задаёте угол, а высоту конька хотите вычислить, формула переворачивается. Возьмём другой дом — шириной 10 м — и желаемый угол 30°:
высота конька = (ширина / 2) · tg(α) = 5 · tg 30° ≈ 2,89 м, а длина стропила = 5 / cos 30° ≈ 5,77 м.
Площадь крыши. Это два одинаковых прямоугольных ската; каждый по длине равен стропилу со свесами, по ширине — длине дома. Возвращаемся к сквозному дому 8×10 м: скат 5 метров, длина дома 10 метров, тогда
площадь = 2 · длина ската · длина дома = 2 · 5 · 10 = 100 м², плюс добавка на свесы по периметру — реально около 110–115 м². Эту площадь умножают на цену квадрата покрытия и на неё же закладывают гидро- и пароизоляцию. Прикинуть, во сколько обойдётся визуализация всех вариантов кровли до закупки, можно на странице тарифов — это в разы дешевле, чем перекрывать скат из-за неудачного оттенка.
Три формулы — тангенс, Пифагор, произведение сторон — закрывают весь геометрический расчёт и работают для любого размера: подставьте свою ширину и высоту конька — и получите крышу гаража, беседки, компактного дома 4×4 или 6×6 по тем же правилам (для 6×6 полуширина — 3 м, дальше как в примере). Меняются только цифры. Остаётся прочность: выдержат ли стропила выбранного сечения снеговую нагрузку.
Собрать двускатную крышу своими руками — значит повторить ту же логику нагрузки в порядке монтажа: сначала крепят мауэрлат, затем ставят стойки и коньковый прогон, навешивают рядовые стропила, стягивают затяжками, подпирают подкосами и лишь потом набивают обрешётку. Каждый узел из этой очереди разобран выше — расчёт лишь задаёт под них сечение и шаг.
Создайте дизайн фасада с помощью ИИ
Загрузите фото вашего дома — и получите новый фасад в выбранном стиле за 30 секунд. Первая генерация бесплатно.
Шаг и сечение стропил: сколько досок и какой толщины
Геометрия говорит, какой длины стропила, но не отвечает, какой толщины и как часто их ставить. Это задача на прочность с тремя величинами: пролёт (свободный участок между опорами), шаг (расстояние между соседними стропилами) и снеговая нагрузка региона.
Чем длиннее свободный пролёт и больше снега, тем массивнее доска или тем чаще ставят стропила. Обычный шаг — 60–100 см; в снеговых регионах и на больших пролётах его уменьшают до 40–50 см либо увеличивают сечение. Приведённые ниже сечения посчитаны под тяжёлую нагрузку порядка 400 кг/м² — это север и суровые снеговые районы, то есть запас с гарантией. При ней сечение растёт с пролётом так: 3 метра держит доска 75×200 мм при шаге 0,6 м (или 100×175 при шаге 1,0 м); 4 метра просят 100×200; 5 метров — 125×200; 6 метров — уже 150×225 мм. За 4–4,5 метра свободного пролёта разумнее не наращивать сечение до бруса-переростка, а разбить пролёт подкосом или стойкой — ради этого подкосы в каркасе и живут.
Снеговую и ветровую нагрузку берут не на глаз, а по актуальному своду правил: страна разбита на снеговые районы, для каждого задан свой расчётный вес покрова. Угол ската его корректирует — коэффициент формы уменьшается с крутизной, и на скатах круче 60° снег в расчёт практически не берут, он там не задерживается. Для средней полосы расчётный вес вдвое ниже северного — примерно 180–240 кг/м². Так что цифры сечений выше — это верхняя, «северная» планка: в мягком по снегу регионе они дают перестраховку, и под те же пролёты доску берут на шаг тоньше.
Симметрия, асимметрия и что делать с чердаком
Классическая двускатная крыша симметрична: оба ската одной длины и под одним углом, конёк по центру. Это самое предсказуемое решение — нагрузка на стены поровну, система собирается из одинаковых элементов. Но конёк можно сместить, и крыша становится асимметричной: один скат длинный и пологий, другой короткий и крутой. Так делают, когда под пологим скатом хотят выгородить просторную комнату, а под крутым — техническую зону, или ради выразительного силуэта, ломающего типовой «домик».
Отдельная развилка — чем станет подкровельное пространство. Холодный нежилой чердак дешевле всего: утепляют перекрытие, а стропильная система живёт при уличной температуре. Если под скатами планируют жилую комнату, крыша превращается в мансарду: утепляют сами скаты по стропилам, кладут полноценный пирог с пароизоляцией и вентзазором, а высоту конька подбирают под рост человека. Как выкроить и обжить такой этаж — тема отдельного разбора про мансарду. Для расчёта важно одно: выбор «чердак или мансарда» делают до стропил — он тянет за собой и угол, и утепление, и сечение.
Важно понимать, что симметрия скатов и высота конька — это не только конструктив, но и облик. Крутой скат 45° и пологий 20° на одном доме читаются по-разному: один делает его высоким и острым, другой приземистым и широким, а смещённый конёк асимметричной крыши ломает симметрию фасада целиком. То есть выбор угла и симметрии решает и вопрос силуэта, а не только комнаты под скатом или расхода досок — и держать это в голове стоит уже на этапе проекта, потому что переклонить готовые скаты потом нельзя.
На чём спотыкаются при самостоятельном расчёте
Ошибки в двускатной крыше почти всегда сводятся к нескольким повторяющимся узлам, и все дорого обходятся, потому что вскрываются уже после сборки крыши.
Первая и самая опасная — висячие стропила без полноценной затяжки или с затяжкой из слабой доски. Распор в такой схеме никуда не девается и, если его нечем удержать, медленно разводит верх наружных стен. Трещины появляются через одну-две снежные зимы, и разбирать крышу ради затяжки к тому моменту уже разорительно.
Вторая — заниженная снеговая зона. Взять сечение «как у соседа» соблазнительно, но снеговая карта неоднородна: то, что держит крышу в Ростове, прогнётся в Кирове. Недооценённая нагрузка проявляется прогибом стропил и волной по скату в первую же серьёзную зиму.
Третья — большой шаг при малом сечении. Разредить стропила ради экономии на досках кажется безобидным, но каждая доска тогда принимает больше снега, чем рассчитана держать. Между шагом и сечением жёсткая связь: увеличили одно — уменьшайте другое.
Четвёртая — узел у мауэрлата и усадка. Стропило нельзя приколачивать к мауэрлату наглухо, особенно в срубе и брусовом доме: дерево усаживается и «дышит», и жёсткое соединение при усадке рвёт либо стропило, либо стену. Низ стропил ставят на скользящую опору — крепёж, позволяющий ноге сдвигаться при осадке коробки. Пропущенная скользящая опора в свежем срубе — частая причина того, что через год крышу ведёт.
Геометрия задаёт облик, а облик считается не в градусах
Три формулы дают точную геометрию: тангенс выдаёт 36,87°, Пифагор — пятиметровое стропило, произведение сторон — сотню квадратов покрытия. Но геометрия — это ещё не облик. Число 36,87 ничего не говорит о том, как скат ляжет над вашими стенами: сохранит он пропорцию с высотой фасада, шириной окон и линией цоколя — или дом выйдет приплюснутым либо переросшим по крыше. Угол в градусах и силуэт дома — две разные величины, и вторая из первой напрямую не выводится.
А проверить силуэт негде: на чертеже виден лишь контур без стен вокруг, а в голове наклон ската с фасадом точно не совместить. И решение не переиграть задним числом — наклон закладывается в стропильную систему один раз, а переклонить собранные скаты значит разобрать крышу.
Поэтому силуэт стоит примерить заранее, на своём доме. Загрузите фото фасада в AI-визуализатор aifacade и посмотрите разный наклон и высоту ската на собственных стенах: какой угол «садится» на пропорции дома, а какой ломает их — на реальном снимке, до того как угол уйдёт в чертёж стропилки и станет необратимым.
Частые вопросы про двускатную крышу
Можно ли переделать наслонную систему в висячую или наоборот?
На готовой крыше — практически нет, это разные схемы работы нагрузки. Наслонная опирается на среднюю несущую стену, висячая — только на наружные и держится затяжкой; сменить одну на другую значит перебрать весь каркас. Определяются на этапе проекта — по тому, есть ли внутри капитальная перегородка и какой пролёт перекрывается.
Нужно ли считать стропила самому, если беру типовой проект?
Пересчитывать не обязательно, но привязку к региону проверить стоит. Типовые проекты рисуют под усреднённую нагрузку, а ваш район может оказаться суровее заложенного. Достаточно сверить снеговой район из проекта со своим по карте районирования и, если он выше, попросить проектировщика пересчитать сечение и шаг.
Как угол наклона влияет на расход материала и цену?
Прямо и заметно. Чем круче скат, тем длиннее стропила и больше площадь покрытия при той же ширине дома: скат под 45° примерно на треть (около 33%) длиннее, чем под 20°, — значит, больше уходит досок, покрытия и утеплителя. Крутая крыша дороже пологой ещё и работой на высоте, зато не копит снег и меньше течёт.
Сколько весит снег, который выдержит крыша?
Зависит от снегового района: расчётный вес покрова в средней полосе — порядка 180–240 кг на квадратный метр горизонтальной проекции, а в северных и сибирских районах доходит до 400 кг/м² и выше. На скате круче 60° снег почти не задерживается и в расчёт не идёт; на пологих, наоборот, закладывают максимум по своему району.
