Дымоход в частном доме: виды, схемы и как правильно вывести через крышу

Дымоход кажется простой трубой, но именно от него зависит, будет ли печь или котёл греть, а не дымить в дом, — и не станет ли труба причиной пожара. По сути весь выбор упирается в три решения: из чего сделана труба (кирпич, сэндвич из нержавейки, керамика или коаксиальная труба), как она проходит — внутри дома или снаружи по стене, и как выведена через крышу — с правильной высотой над коньком и пожаробезопасным проходом. Промах в любом из трёх пунктов оборачивается слабой тягой, конденсатом или риском возгорания.

Дальше пройдёмся по каждому типу по-честному: где он хорош, в чём слаб и под какой отопитель годится, — а затем детально разберём главный вопрос из заголовка: как вывести трубу сквозь кровлю. Отдельно — про то, как ещё до работ увидеть дом с трубой и оголовком на реальном фото: дымоход заметно меняет силуэт крыши.

С чего начать: какой дымоход под что

Коротко, что под какой отопитель брать:

• Твердотопливный котёл, печь, камин → сэндвич-дымоход из нержавейки или керамический (держат высокую температуру).
• Газовый котёл с закрытой камерой (турбированный) → коаксиальный дымоход (труба в трубе), чаще через стену.
• Газовый котёл с открытой камерой → одноконтурная нержавейка или кирпичный канал с гильзой из нержавейки.
• Баня, сауна → сэндвич из качественной жаропрочной нержавейки.
• Классический вид, кладка вместе с домом → кирпичный дымоход, но с внутренней гильзой под современный котёл.

Теперь по порядку: устройство трубы, её виды и — главное — правильный вывод сквозь крышу.

Из чего состоит дымоход

Дымоход — не просто вертикальная труба, а система из нескольких узлов, и каждый отвечает за свою задачу.

Сама труба (дымовой канал) — вертикальный ход, по которому продукты горения уходят наружу. Внутренняя поверхность должна быть гладкой и стойкой к высокой температуре и кислотному конденсату.

Тройники, ревизия и сборник конденсата — в нижней части ставят тройник с лючком-ревизией для чистки и стакан-конденсатоотводчик, куда стекает влага.

Проход через перекрытия (противопожарная разделка) — в месте, где труба идёт сквозь деревянное перекрытие или стену, делают утолщение или короб с негорючей изоляцией, чтобы горячая труба не касалась дерева.

Проход через кровлю (проходной узел) — узел герметизации там, где труба выходит сквозь крышу: металлический фартук и эластичная проходка не дают воде течь по трубе внутрь.

Оголовок — верхняя часть: зонт (дефлектор) от дождя и снега, искрогаситель на дровяных дымоходах, иногда дефлектор-усилитель тяги.

Виды дымоходов: из чего делают трубу

Материал — главное решение, потому что от него зависят тяга, конденсат, пожаробезопасность и цена.

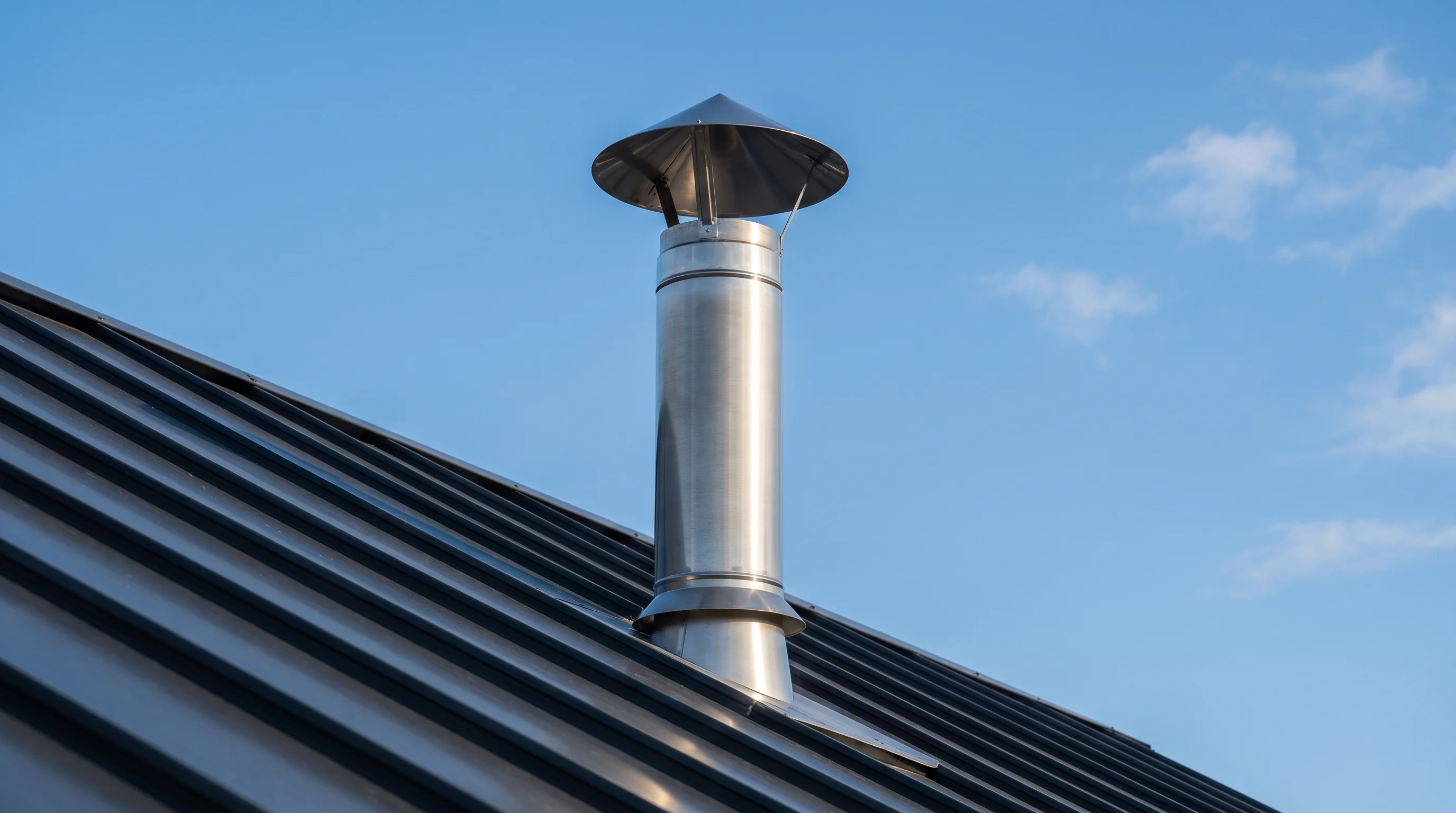

Сэндвич из нержавейки — сегодня самый популярный вариант. Это две трубы из нержавеющей стали с базальтовым утеплителем между ними. Утеплитель держит тепло, поэтому труба быстро прогревается, даёт хорошую тягу и почти не копит конденсат. Монтируется быстро, из готовых модулей, весит мало и не требует отдельного фундамента.

Керамический дымоход — модульная система из керамической внутренней трубы, утеплителя и наружного бетонного блока. Керамика не боится ни высоких температур, ни кислот, ни выгорания сажи, служит десятилетиями. Минусы — высокая цена и большой вес: под керамику нужен собственный фундамент, поэтому её закладывают на этапе стройки.

Кирпичный дымоход — традиционный, красивый и хорошо аккумулирует тепло. Но у кирпича шершавые стенки, на которых оседает сажа, а от конденсата кладка со временем разрушается. Для современных газовых и низкотемпературных котлов кирпичный канал обязательно гильзуют — вставляют внутрь трубу из нержавейки.

Коаксиальный дымоход — «труба в трубе»: по внутренней уходят продукты горения, по внешней с улицы подаётся воздух для горения. Применяется с турбированными газовыми котлами (с закрытой камерой сгорания) и обычно выводится горизонтально через стену. Компактный и эффективный, но подходит только под конкретный тип котла.

Одноконтурная нержавеющая труба — тонкая одностенная труба. Используется для гильзовки кирпичных каналов и на участках внутри отапливаемого помещения; на улице без утепления копит конденсат, поэтому в наружных дымоходах отдельно почти не применяется.

Сэндвич и керамику покупают комплектом готовых модулей — труб, тройника с ревизией, сборника конденсата, колен, проходного узла и оголовка, — которые стыкуются между собой. Главное, на что смотрят при покупке трубы, — марка и толщина нержавеющей стали: кислотостойкие марки (например, AISI 316) и стенка от 0,8 мм служат заметно дольше и не боятся конденсата, а дешёвая тонкая сталь прогорает за несколько сезонов.

Схема: дымоход внутри дома или снаружи

Есть две принципиальные схемы прокладки, и у каждой своя логика.

Внутренний дымоход проходит через дом и выходит через крышу близко к коньку. Труба всё время в тепле, поэтому лучше тяга и меньше конденсата, а само тепло трубы частично идёт в дом. Минусы — труба занимает место внутри и требует аккуратных противопожарных проходов через перекрытия.

Наружный дымоход поднимается по внешней стене дома. Его проще смонтировать в готовом доме и безопаснее в плане проходов, но труба на улице остывает — нужен качественный утеплённый сэндвич, иначе тяга хуже и больше конденсата. Такой дымоход ещё и заметен на фасаде, поэтому его облик стоит продумать.

Для дровяных печей и котлов чаще выбирают внутреннюю схему ради тяги; наружную ставят, когда дымоход монтируют в уже построенном доме.

Как правильно вывести дымоход через крышу

Это главный вопрос, на котором ошибаются чаще всего. Тут важны две вещи: высота трубы (от неё зависит тяга) и герметичный, пожаробезопасный проход сквозь кровлю.

Высота над коньком. Правила (СП 7.13130) привязывают высоту трубы к расстоянию от конька:

• если труба стоит не дальше 1,5 м от конька по горизонтали — она должна возвышаться не менее чем на 0,5 м над коньком;
• если труба в 1,5–3 м от конька — её верх должен быть не ниже конька;
• если труба дальше 3 м от конька — верх не ниже условной линии, проведённой от конька вниз под углом 10° к горизонту;
• на плоской кровле — не менее 0,5 м над её поверхностью.

Общая высота дымохода от места подключения прибора до оголовка при этом обычно составляет около 5 метров и больше — точное значение берут из паспорта отопителя; при меньшей высоте тяги часто не хватает. И устье трубы должно быть выше зоны ветрового подпора: если рядом есть высокие постройки, забор или деревья, низкая труба попадает в их «тень» и получает обратную тягу.

Противопожарный проход. В месте, где труба пересекает деревянную стропильную систему и обрешётку, оставляют отступ от горючих конструкций и заполняют его негорючей изоляцией (базальт), а не монтажной пеной. Расстояние от внутренней поверхности дымового канала до дерева нормируется — как правило, 500 мм, а при защите конструкций негорючим экраном — 380 мм; для утеплённого сэндвича берут меньшее значение из паспорта системы.

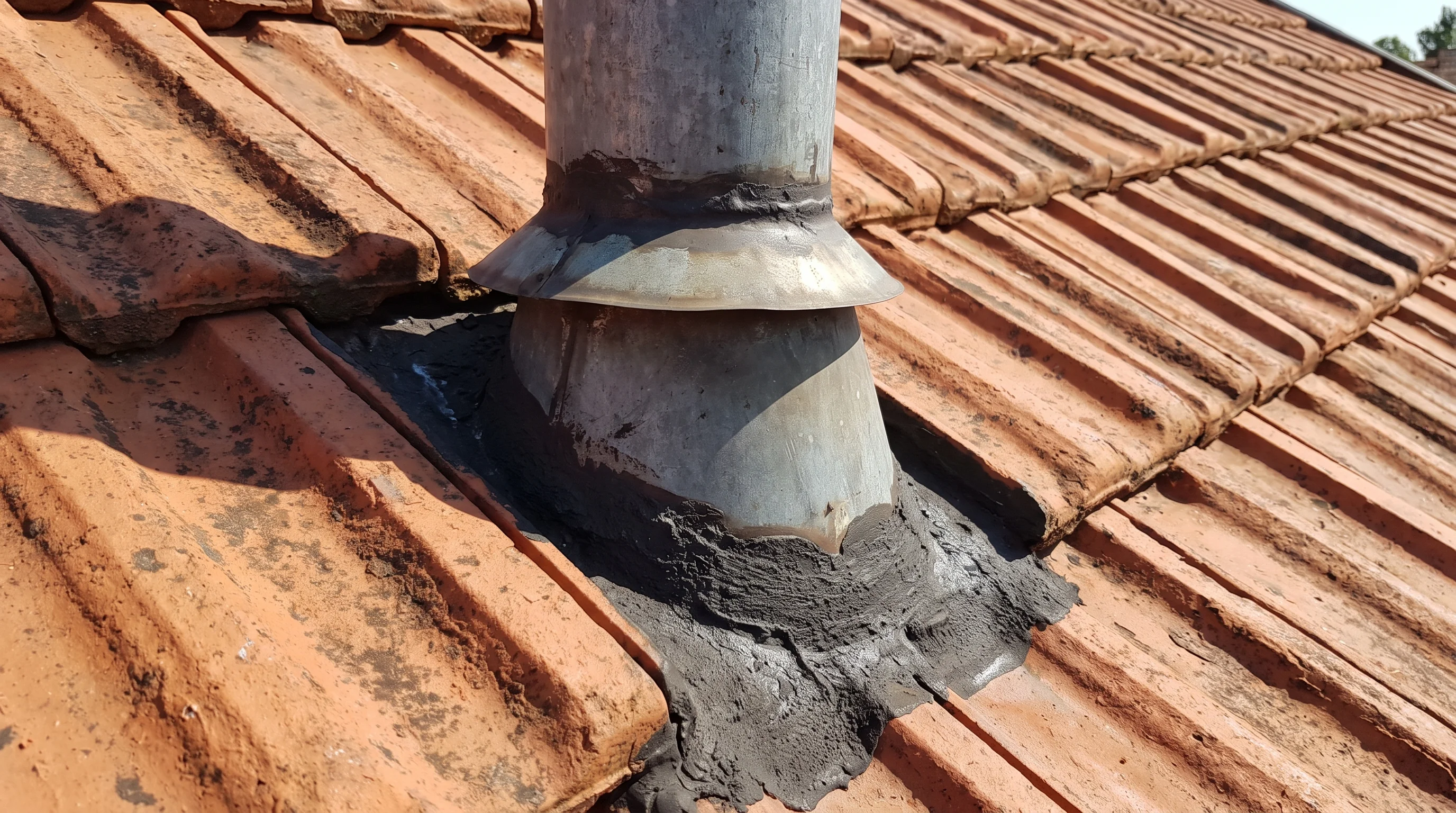

Герметизация. Через кровлю трубу проводят в проходном узле: для круглых труб удобна эластичная проходка (мастер-флеш), которая плотно обжимает трубу, плюс металлический фартук, заведённый под кровельный материал выше по скату. Именно грамотный фартук и проходка не дают дождю течь по трубе на чердак.

Диаметр и высота: как не ошибиться с тягой

Диаметр дымохода не должен быть меньше диаметра выходного патрубка котла или печи. Типовые размеры для частного дома — 115, 120, 130, 150, 180 и 200 мм; конкретный подбирают под мощность и паспорт отопителя. Слишком узкая труба «душит» прибор, слишком широкая — хуже прогревается и тоже теряет тягу.

Высота влияет на тягу напрямую: чем выше труба (в разумных пределах), тем сильнее разрежение и лучше уходят продукты горения. Минимум — те же 5 метров от колосника/подключения. Но бесконечно наращивать нельзя: очень длинный дымоход остывает и повышает сопротивление, так что важнее не рекордная высота, а правильное сечение и утепление.

Тяга, конденсат и безопасность

От этих трёх вещей зависит, прослужит дымоход десятилетия или начнёт дымить и разрушаться уже через пару сезонов.

Тяга — разрежение, которое тянет дым вверх. Плохая тяга бывает от низкой трубы, слишком большого числа поворотов, холодного наружного дымохода или ветрового подпора рядом с высоким объектом. Помогают правильная высота, минимум колен и утепление трубы; в сложных случаях ставят дефлектор или стабилизатор тяги.

Конденсат — кислотная влага, которая образуется, когда дым остывает в холодной трубе. Он разрушает кирпич и тонкую сталь. Решение — утеплённый сэндвич или керамика и сборник конденсата с отводом снизу.

Безопасность — противопожарные разделки в местах прохода, регулярная чистка от сажи и обязательно датчик угарного газа (CO) в котельной и жилых комнатах. На дровяных дымоходах с горючей кровлей искроуловитель (сетка с ячейкой до 5×5 мм на оголовке) не опция, а требование норм. Угарный газ без запаха и цвета, поэтому дешёвый датчик CO — самая оправданная трата в котельной.

Дымоход для бани, печи и камина

У твёрдотопливных отопителей своя специфика. Печь и камин топят дровами при высоких температурах, поэтому берут сэндвич из нержавейки или керамику, ведут трубу максимально прямо, с минимумом колен, и ставят на оголовок искроуловитель. Баня — самый жаркий случай: каменка выдаёт кратковременные пики температуры, из-за которых нужна качественная жаропрочная нержавейка (тонкая дешёвая труба быстро прогорает). Дымоход из парной чаще выводят вертикально — через потолок и крышу, — а проход через потолок парной делают с увеличенной противопожарной разделкой, потому что рядом с каменкой перекрытие нагревается сильнее всего.

Дымоход для газового котла

Газовые котлы — особый случай. У современных турбированных котлов с закрытой камерой сгорания ставят коаксиальный дымоход: он одновременно и удаляет продукты горения, и забирает воздух с улицы, поэтому котлу не нужен приток из помещения. Часто его выводят горизонтально через стену с небольшим уклоном наружу, чтобы конденсат стекал на улицу, — но такой вывод разрешён не всегда: нормируются расстояния до окон, дверей и вентрешёток (в том числе соседских), и нередко требуется вертикальный вывод выше кровли. Как именно вести трубу, определяет проект газификации.

Котлам с открытой камерой нужен вертикальный дымоход с хорошей тягой — одноконтурная нержавейка или гильзованный кирпичный канал. Отдельный случай — конденсационные котлы: их низкотемпературный конденсат особенно агрессивен, поэтому нужен кислотостойкий вкладыш (специальная нержавейка или полимер), а не обычная труба. Газовый дымоход не терпит самодеятельности: параметры (диаметр, высоту, материал) задаёт проект газификации, а подключение принимает газовая служба.

Чистка и обслуживание

Даже правильный дымоход требует ухода. Сажа и креозот сужают канал и ухудшают тягу, а загоревшаяся сажа — частая причина пожаров. Дровяные и угольные дымоходы чистят минимум раз в год, а при активном отоплении — чаще; газовые засоряются меньше, но их тоже проверяют. Чистят механической щёткой сверху или через ревизионный лючок; сильно заросшие каналы — задача трубочиста. Заодно осматривают оголовок, фартук и проверяют, не забито ли гнездо птицами.

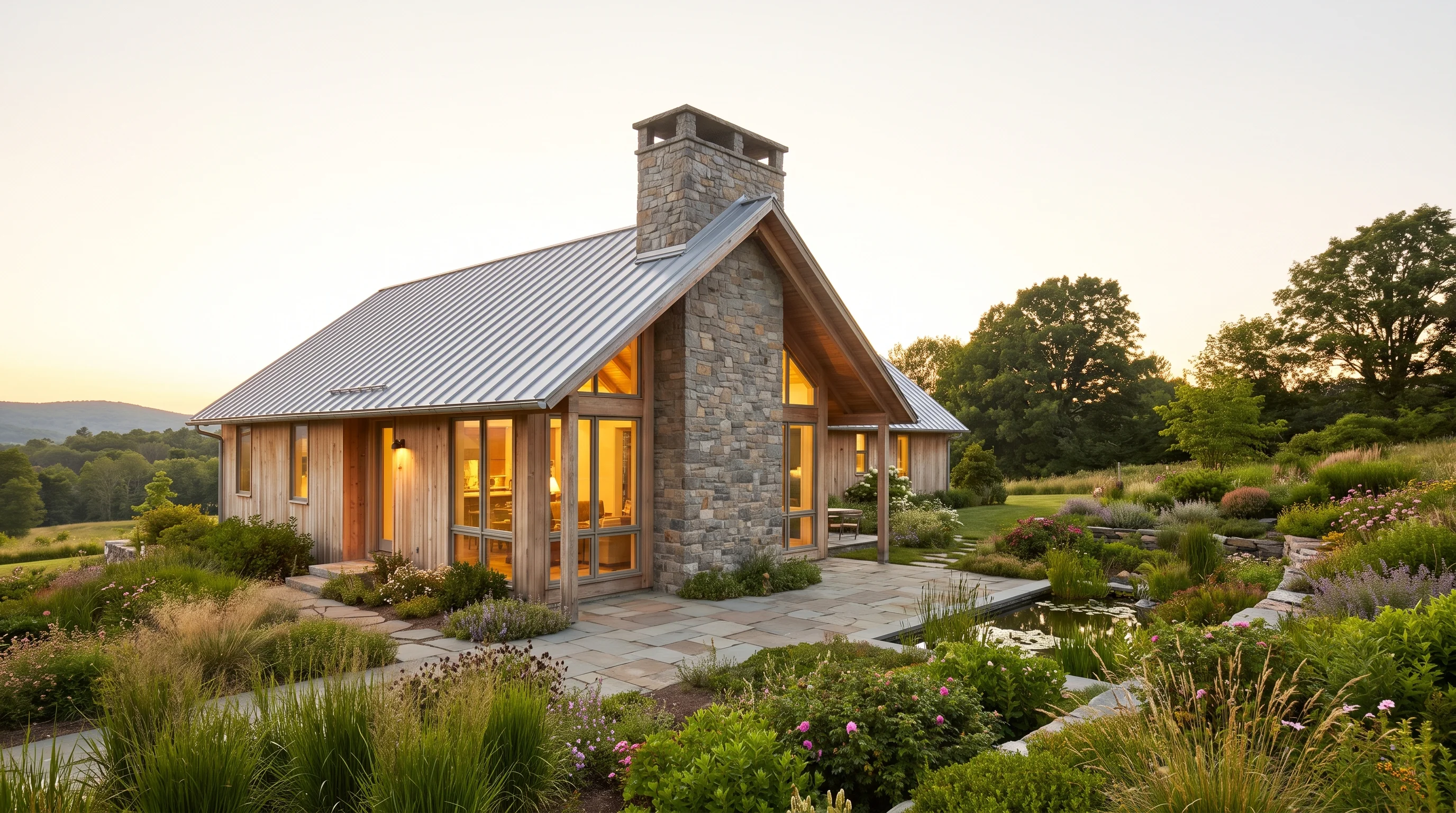

Дымоход и облик дома

Труба — не только инженерия. Её положение, высота и оголовок заметно влияют на силуэт крыши, а материал и отделка ствола на фасаде играют роль наравне с остальной облицовкой. Кирпичная труба в тон стенам смотрится основательно, оштукатуренная или обшитая под фасад — аккуратно и современно, а блестящая нержавеющая труба на парадном скате нередко выглядит инородной деталью, которую потом хочется спрятать за коробом или кирпичом.

Прежде чем окончательно решать, где вывести трубу и чем её отделать, полезно увидеть результат заранее. Загрузите фото дома в AI-визуализатор фасада и посмотрите, как дом смотрится с трубой в разных местах крыши, с кирпичным или оштукатуренным стволом, в связке с цветом фасада и общей отделкой дома. Примеры готовых визуализаций — в галерее, а подробнее про инструмент — на странице визуализации фасада.

Частые ошибки

• Сделать трубу ниже нормы над коньком. Самая частая причина слабой тяги и задувания. Высоту считают по расстоянию до конька, а не «на глаз».
• Наружный дымоход без утепления. Холодная одностенная труба на улице копит конденсат и плохо тянет. Снаружи нужен утеплённый сэндвич.
• Запенить проход через кровлю или перекрытие. Монтажная пена горюча. В противопожарной разделке — только негорючая базальтовая изоляция.
• Много поворотов и горизонтальных участков. Каждое колено и горизонталь съедают тягу. Чем прямее дымоход, тем лучше он работает.
• Кирпичный канал под газовый котёл без гильзы. Конденсат от газа быстро разрушает кладку — нужен вкладыш из нержавейки.
• Забыть про датчик угарного газа и чистку. Экономия, которая оборачивается отравлением или пожаром.

Частые вопросы

Какой диаметр дымохода выбрать? Не меньше диаметра выходного патрубка вашего котла или печи. Для частного дома это обычно 115–200 мм; точное значение берут из паспорта отопителя. Занижать сечение нельзя — прибор начнёт дымить.

На какую высоту выводить трубу над крышей? Если труба ближе 1,5 м к коньку — не менее 0,5 м над коньком; на расстоянии 1,5–3 м — не ниже конька; дальше 3 м — не ниже линии под углом 10° вниз от конька; на плоской кровле — от 0,5 м над ней. Общая высота от котла до верха обычно около 5 метров и больше — точное значение берут из паспорта отопителя.

Что лучше — сэндвич или кирпичный дымоход? Для большинства современных котлов и печей практичнее сэндвич из нержавейки: он легче, быстрее монтируется, лучше тянет и меньше копит конденсат. Кирпич выбирают ради классического вида и когда его кладут вместе с домом, но под газ его нужно гильзовать.

Можно ли смонтировать дымоход своими руками? Сэндвич из готовых модулей собирается несложно: трубы монтируют снизу вверх «по конденсату» (каждый верхний элемент вставляется внутрь нижнего), стыки фиксируют обжимными хомутами, а вертикаль крепят к стене кронштейнами. Но ошибки в высоте, проходах через кровлю и противопожарных разделках опасны, поэтому дровяной дымоход стоит собирать самому только аккуратно и по инструкции производителя; газовый — исключительно по проекту и с приёмкой газовой службой.

Почему нет тяги или задувает в дом? Частые причины — низкая труба, много поворотов, холодный наружный дымоход или ветровой подпор от рядом стоящего высокого дома или деревьев. Помогают увеличение высоты, утепление трубы и дефлектор; иногда достаточно прочистить забитый сажей канал.

Как часто чистить дымоход? Дровяные и угольные — минимум раз в год, при активном отоплении чаще; газовые засоряются меньше, но их тоже проверяют ежегодно. Загоревшаяся сажа — реальная причина пожаров, поэтому чистку не откладывают.

Какой дымоход нужен газовому котлу? Турбированному котлу с закрытой камерой — коаксиальный (труба в трубе), чаще через стену, но вывод не всегда так разрешён и порой нужен вертикально выше кровли. Котлу с открытой камерой — вертикальная нержавеющая труба или гильзованный кирпичный канал, конденсационному — кислотостойкий вкладыш. Конкретные параметры и способ вывода задаёт проект газификации.

Что запомнить

Хороший дымоход — это правильный материал под ваш отопитель, продуманная схема и, главное, грамотный вывод через крышу: достаточная высота над коньком, прямой ход с минимумом колен и пожаробезопасный герметичный проход. Для дров и твёрдого топлива берут сэндвич или керамику, для турбированного газового котла — коаксиальную трубу, а кирпичный канал под современный котёл обязательно гильзуют.

А если труба заметна на крыше или фасаде, загрузите фото дома в визуализатор и посмотрите, как дымоход и его отделка лягут на вашу крышу, — картина сложится ещё до первого замера.
