Водосточная система для крыши: устройство, расчёт и монтаж своими руками

Водосток — одна из тех систем дома, которую замечаешь, только когда её нет или она сделана плохо. А расплата за это дорогая: вода, которую крыша не отвела в сторону, стекает по стене, мочит фасад и цоколь, размывает грунт у фундамента и зимой намораживает лёд у крыльца. Хорошая водосточная система стоит копейки на фоне ремонта подмытого фундамента — и при этом её вполне реально рассчитать и смонтировать своими руками. Вся хитрость не в самих желобах, а в двух вещах: подобрать сечение под свою крышу и грамотно увести воду у земли.

Зачем дому водосток

Крыша площадью в сотню квадратов собирает за один ливень тонны воды. Если её не перехватить, она:

• бьёт по отмостке и грунту вдоль стен, со временем размывая его и подбираясь к фундаменту;
• мочит цоколь и фасад — появляются подтёки, грязь, а на северной стороне сырость и грибок;
• зимой намерзает сосульками и наледью у карниза и под ногами.

Организованный водосток решает всё это разом: собирает воду по краю крыши в жёлоба и уводит её трубами вниз, в одну точку, откуда её можно направить подальше от дома. Бывает и неорганизованный слив, когда вода просто свободно капает с края крыши, — он допустим разве что для небольших хозпостроек в сухом климате, а жилому дому нужен полноценный организованный водосток.

Из чего состоит водосточная система

Набор элементов несложный, и понимать его полезно ещё до покупки:

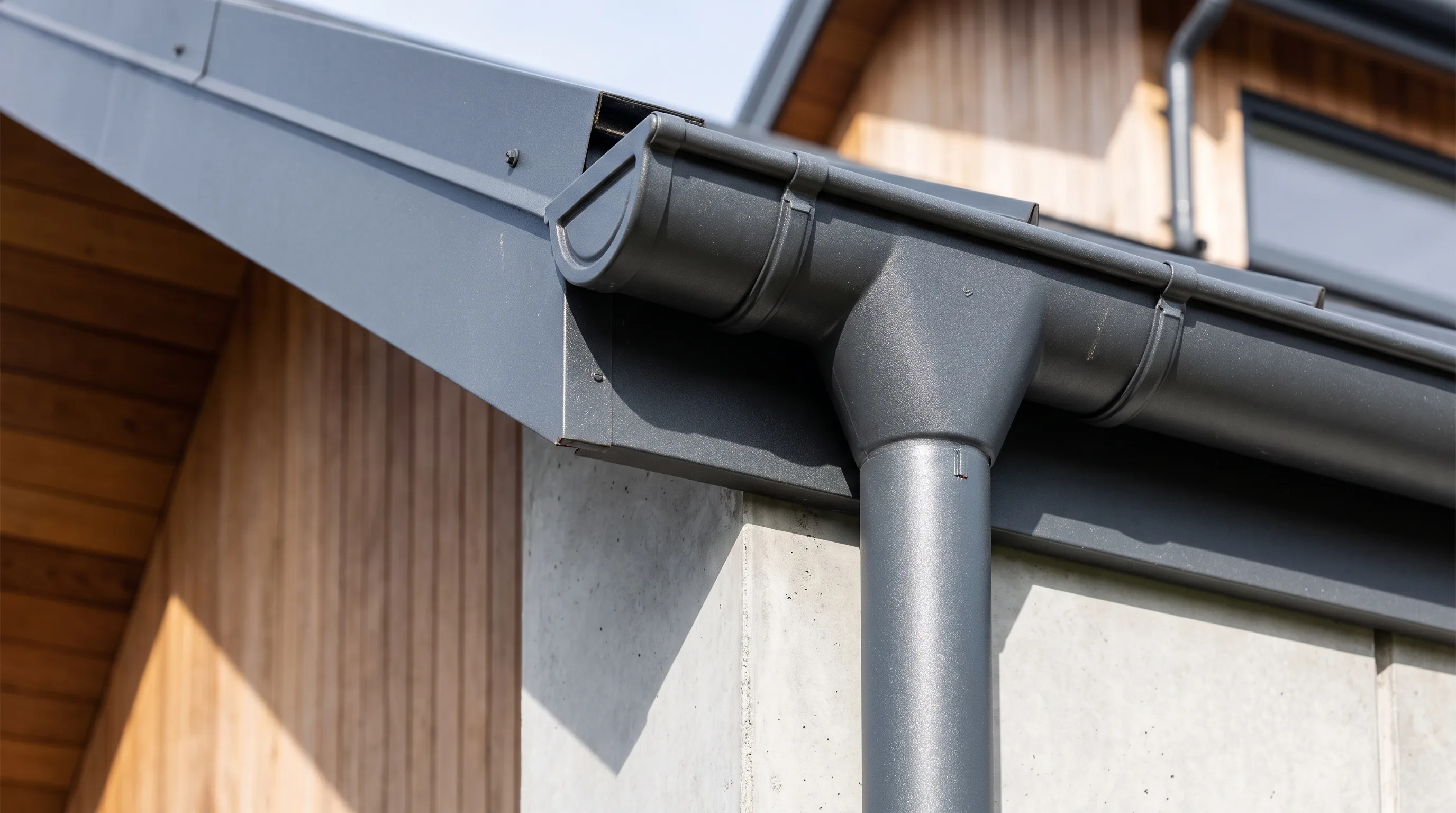

• Жёлоб — открытый лоток по краю кровли, который ловит стекающую воду. Основная рабочая деталь.
• Воронка — приёмник, через который вода из жёлоба уходит в вертикальную трубу.
• Водосточная труба (стояк) — вертикальная труба вдоль стены, отводящая воду вниз.
• Колена и отводы — угловые элементы, которыми труба огибает свес крыши и подходит к стене, а внизу разворачивается от неё.
• Кронштейны (держатели) — крюки, на которых висит жёлоб, и хомуты, которыми труба крепится к стене.
• Углы, соединители, заглушки, тройники — доборные детали для стыков, поворотов и торцов.
• Сливное колено или ливнеприёмник внизу — куда труба отдаёт воду.

Из этих деталей собирается контур по всему периметру ската: жёлоба — по карнизам, стояки — по углам дома.

Пластик или металл

Систему выбирают под климат, тип кровли и бюджет — отсюда и две основные группы.

Пластиковые (ПВХ) — лёгкие, недорогие, не ржавеют и не гремят под дождём, легко собираются на защёлках и клей. Минусы: на сильном морозе пластик становится хрупким, со временем выгорает на солнце, а от перепадов температур расширяется — поэтому в системе предусмотрены компенсаторы. Хороший выбор для частного дома в умеренном климате и для монтажа своими руками.

Металлические — это чаще всего сталь с цинковым и полимерным покрытием (та же основа, что у металлочерепицы), реже — медь или алюминий. Прочнее, долговечнее, не боятся мороза и жары, но дороже, тяжелее и шумнее под дождём; сталь при повреждении покрытия может ржаветь по кромке (медь и алюминий не ржавеют, но заметно дороже). Их берут под металлическую кровлю, в суровый климат и когда важен единый «металлический» вид крыши.

Если водосток монтируется в один стиль с кровлей, часто его и берут того же типа и цвета, что крыша, — например металлический в тон металлочерепице.

Как рассчитать: диаметр, уклон и число труб

Три параметра решают, справится ли система с ливнем.

Диаметр подбирают по площади ската. Ориентиры: до ~70 м² кровли берут жёлоб 120–125 мм и трубу 80–90 мм; на 70–100+ м² — жёлоб 140–150 мм и трубу 90–100 мм. Чем больше и круче скат, тем крупнее сечение. Сам профиль бывает разным: полукруглый жёлоб — классика, дешевле и распространённее, а прямоугольный при той же ширине пропускает больше воды и смотрится строже под современный фасад, но дороже (диаметр в любом случае указывают по круглому эквиваленту).

Уклон желобов. Жёлоб вешают не строго горизонтально, а с лёгким уклоном к воронке — примерно 2–3 мм на каждый метр длины. Без уклона вода застаивается и переливается через край, с чрезмерным — не успевает уходить и шумит. Уклон задают, крепя кронштейны по натянутому шнуру. Шаг кронштейнов — около 50–60 см для пластика и до 60–70 см для стали, чаще у воронок и на углах, где нагрузка выше.

Число воронок и стояков. Одна воронка со стояком принимает воду примерно с 80–100 м² кровли или с 8–10 метров жёлоба (в дождливых регионах закладывают запас и ставят чаще). Длинные скаты делят на участки со своими воронками — иначе дальний конец жёлоба захлебнётся. Стояки обычно размещают по углам дома.

Прикинуть закупку несложно: метраж жёлоба примерно равен длине карнизов, число кронштейнов — это метраж, делённый на шаг 0,5–0,6 м, длина труб — высота стены, умноженная на число стояков, плюс по два колена на стояк (обвести свес сверху и развернуть трубу от стены внизу).

Монтаж своими руками: порядок

Смонтировать водосток по силам одному-двум людям с лестницей. Последовательность такая:

1. Разметка уклона. По краю карниза отмечают линию с уклоном 2–3 мм/м к будущей воронке и по ней ставят кронштейны. На готовой кровле их крепят к лобовой (ветровой) доске карниза; если крыша ещё строится, длинные крюки заводят прямо на стропила или обрешётку.
2. Воронки и жёлоба. В нужных точках прорезают отверстия под воронки, укладывают жёлоба в кронштейны, стыкуют соединителями, торцы закрывают заглушками.
3. Стояки. От воронки собирают вертикальную трубу: два колена обводят свес крыши, труба идёт вдоль стены на хомутах — примерно через 1,5 м и обязательно под каждым раструбом и коленом, иначе на жаре пластик провисает.

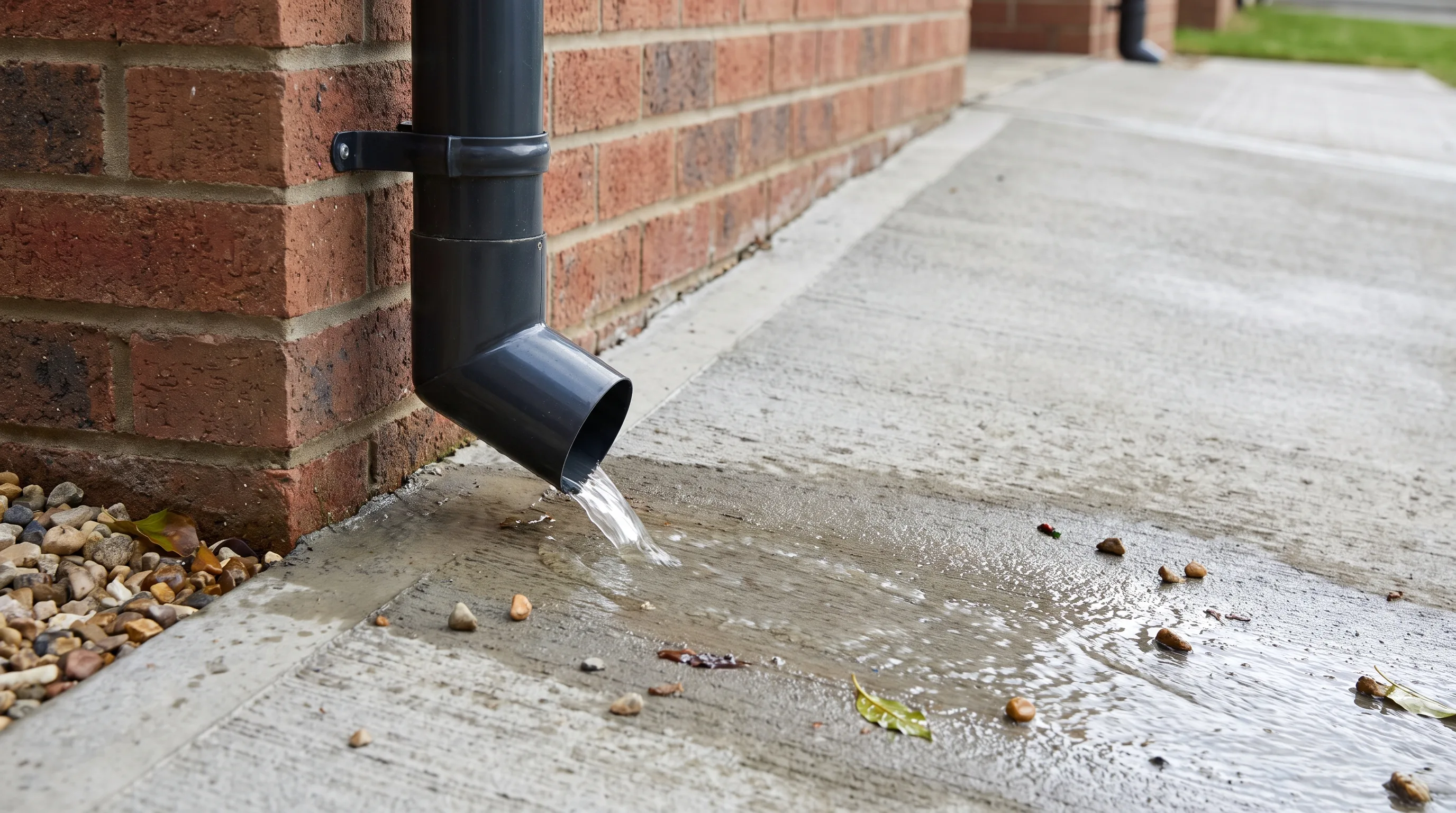

4. Слив внизу. Внизу ставят отводное колено так, чтобы вода выходила на 20–30 см выше земли и уходила от дома, а не под цоколь.

Всё крепление ведут так, чтобы жёлоб оставался чуть ниже линии ската — иначе сходящий снег может его сорвать.

Куда отводить воду

Собрать воду в трубу — половина задачи; вторая — увести её от фундамента, иначе весь смысл теряется. Внизу стояка воду направляют одним из способов:

• на отмостку с уклоном от дома, которая отбрасывает воду в сторону, — базовый и обязательный минимум (подробнее про неё — в разборе про отмостку вокруг дома);
• в дождеприёмник и ливневую канализацию — подземные лотки и трубы, которые уводят воду в колодец или за участок;
• в дренаж или на рельеф подальше от дома — простейший вариант для дачи.

Чего делать нельзя — оставлять трубу «льющей» прямо под стену: за пару сезонов это подмывает грунт и цоколь, и дорогой водосток начинает работать против дома.

Уход и зима

Система почти не требует внимания, но пара вещей продлевает ей жизнь. Пару раз в год жёлоба чистят от листвы и мусора — забитая воронка переливается через край. На воронки ставят сетки-листвоуловители, если рядом деревья.

Зимой главная забота — лёд. В жёлобах и трубах намерзает наледь, а по карнизу растут сосульки. Радикальное решение — греющий кабель (антиобледенение) в желобах и воронках; он работает по датчикам температуры и влаги (примерно от −8 до +3 °C), а в сильный мороз бесполезен и отключается. Попроще — вовремя сбивать наледь и ставить снегозадержатели на крыше, чтобы сходящий снег не срывал жёлоб.

Сколько стоит

Водосток считают не поштучно, а на погонный метр контура — по периметру карнизов плюс высота стояков. Сумма складывается из трёх вещей:

• материал — пластик дешевле всего, сталь с полимерным покрытием дороже, медь и алюминий заметно дороже стали;
• периметр и этажность — чем длиннее карнизы и выше стены, тем больше метров жёлоба и трубы;
• число стояков и сложность крыши — углы, воронки и эркеры добавляют доборных элементов.

В общем бюджете дома это статья скромная, и разница между дешёвой и хорошей системой невелика на фоне того, что водосток защищает, — поэтому на нём обычно не экономят.

Что чаще всего делают не так

• Жёлоб без уклона или с уклоном «от воронки». Вода застаивается и льётся через край.
• Мало воронок на длинном скате. Дальний конец жёлоба не справляется в ливень.
• Труба льёт прямо под фундамент. Нет отмостки или отвода — грунт подмывается.
• Редкие или слабые кронштейны. Жёлоб провисает под водой и снегом, ломается.
• Пластик встык без компенсаторов. На жаре систему «ведёт», стыки расходятся.
• Жёлоб выше линии ската. Сходящий снег срывает его с крюков.

Частые вопросы

Из чего лучше делать водосток — из пластика или металла? Для частного дома в умеренном климате и монтажа своими руками удобнее пластик: дешевле, легче, не ржавеет и не шумит. Металл берут под металлическую кровлю, в суровые морозы и когда важны прочность и единый вид с крышей — он дороже, но долговечнее.

Какой диаметр водостока нужен? По площади ската: примерно до 70 м² — жёлоб 120–125 мм и труба 80–90 мм, на 70–100+ м² — жёлоб 140–150 мм и труба 90–100 мм. Чем больше и круче крыша, тем крупнее сечение.

Сколько служит водосточная система? Пластиковая — ориентировочно 15–25 лет, стальная с полимерным покрытием — 25–50 лет, медная и вовсе 50+. Реальный срок сильно зависит от того, чистят ли жёлоба и не срывает ли их сходящий с крыши снег.

Куда отвести воду, если участок ровный и уклона нет? Внизу стояка ставят дождеприёмник и уводят воду подземной трубой с небольшим уклоном к самой низкой точке участка — в дренажный колодец или за его пределы. Главное, чтобы вода уходила от дома, а не собиралась лужей у цоколя.

Мелочь, которая бережёт фундамент

Водосточная система — дешёвая страховка для дорогого фундамента и фасада. Собрать её несложно: несколько типов элементов, понятный расчёт по площади крыши (диаметр по скату, уклон 2–3 мм/м, одна воронка на ~80–100 м²) и аккуратный монтаж с выдержанным уклоном. Пластик берут для умеренного климата и работы своими руками, металл — под металлическую кровлю и суровые зимы.
