Мансардная крыша: как устроена ломаная кровля и как правильно её утеплить

Мансардная крыша — это двускатная крыша, у которой каждый скат переломлен надвое: нижняя часть идёт почти отвесно, под 60° и круче, верхняя ложится полого, обычно 25–35°. Излом придуман не ради силуэта, а ради объёма: крутой низ отодвигает наклонный потолок от стены и превращает бесполезный треугольник чердака в комнату с нормальной высотой. Отсюда и второе имя — ломаная крыша.

Плата за этот объём — теплотехника. Под прямой двускатной живёт холодный чердак: утеплено перекрытие, а сама кровля продувается насквозь, и ей всё равно, что происходит с влагой. Как только чердак стал комнатой, утеплитель переезжает в скат, между стропила, и оказывается зажат между тёплым влажным воздухом снизу и уличным минусом сверху — на дистанции в двести миллиметров. Дальше пирог живёт или умирает на трёх вещах: непрерывной пароизоляции снизу, честной толщине утеплителя и сквозном вентканале от карниза до конька.

Странность в том, что даже подробные руководства держат эти две половины порознь: одни расписывают стропильную систему и молчат про пирог, другие раскладывают пирог по слоям, ни разу не упомянув излом. На стройке это одна задача. Сечение стропильной ноги 50×200 одновременно задаёт несущую способность ската, объём под утеплитель и главный мостик холода всей кровли: выбрали доску по нагрузке — тем самым выбрали и толщину ваты.

Откуда у ломаной крыши берётся жилой этаж

Излом добавляет примерно половину полноценной жилой площади по сравнению с прямой двускатной той же ширины — и при этом делает дом ниже, а не выше.

Возьмём типовой дом шириной 9 м. Ломаная крыша с нижним скатом 60°, верхним 30° и точкой перелома на высоте 2,5 м от пола мансарды: отступ перелома от карниза считается как x = h / tg α, то есть 2,5 / 1,73 = 1,44 м с каждой стороны. Между переломами остаётся 6,11 м — и вся эта полоса пола имеет над собой высоту 2,5 м и больше, а конёк поднимается всего на 4,26 м над полом мансарды. Прямая двускатная под 45° на том же доме: конёк выше, 4,50 м, а полоса с высотой потолка от 2,5 м — всего 4,00 м.

Логичный вопрос: зачем ломать скат, если можно задрать прямую двускатную покруче? Прямая под 60° на доме 9 м даёт ровно ту же полосу 6,11 м — но конёк уезжает на 7,79 м, почти вдвое выше. Это другая парусность, другой расход материала и, как правило, конфликт с высотными ограничениями на участке. Ломаная делает ту же работу «в пояс»: сохраняет крутизну там, где она превращается в стены комнаты, и срезает всё лишнее сверху. Отсюда её типичная прописка — узкие дома и участки, где второй этаж нужен, а высокий фасад нет. Как ломаная выглядит рядом с остальными формами, разобрано в обзоре видов крыш.

Точка перелома: как не потерять статус мансарды

Перелом ставят на высоте 2,2–2,5 м от чистого пола, и упирается это в норму — только не в ту, на которую ссылаются в прайсах. 2,2 м из п. 6.2 СП 55.13330.2016 — это минимум для пути эвакуации, а высота жилой комнаты и кухни в том же пункте задана от 2,5 м. В климатических районах IА, IБ, IГ, IД планка выше — 2,7 м.

Есть и вторая высота, о которой почти никто не пишет. По п. 3.21 СП 55.13330.2016 мансардный этаж — тот, у которого линия пересечения наклонного потолка и наружной вертикальной стены проходит не выше 1,5 м от пола. Практический смысл прямой: колено-стена, которую любят поднимать «чтобы было просторнее», ограничена полутора метрами. Подняли выше — это уже полноценный этаж, и высоту 2,5 м придётся держать на всей площади, а не на половине.

Половина здесь — не фигура речи, а третье нормативное послабление: в помещениях с наклонными потолками высоту допускается уменьшать относительно нормируемой на площади, не превышающей 50%. То есть перелом ниже 2,5 м допустим ровно до тех пор, пока зона с полной высотой набирает половину пола. Собирается расчёт так: берёте желаемую высоту в полноценной зоне, считаете отступ перелома от карниза по формуле выше, проверяете долю площади и отдельно — колено-стену на те самые 1,5 м. Всё, что дальше — перегородки, мебель под скатами, лестница, — это уже про обустройство мансардного этажа.

Каркас: почему у ломаной крыши две схемы сразу

Общая логика стропил — наслонная схема с опорой под коньком и висячая с затяжкой, когда такой опоры нет, — разобрана в статье про двускатную крышу. У ломаной интереснее другое: чистой схемы у неё почти не бывает, она совмещает обе в одной крыше.

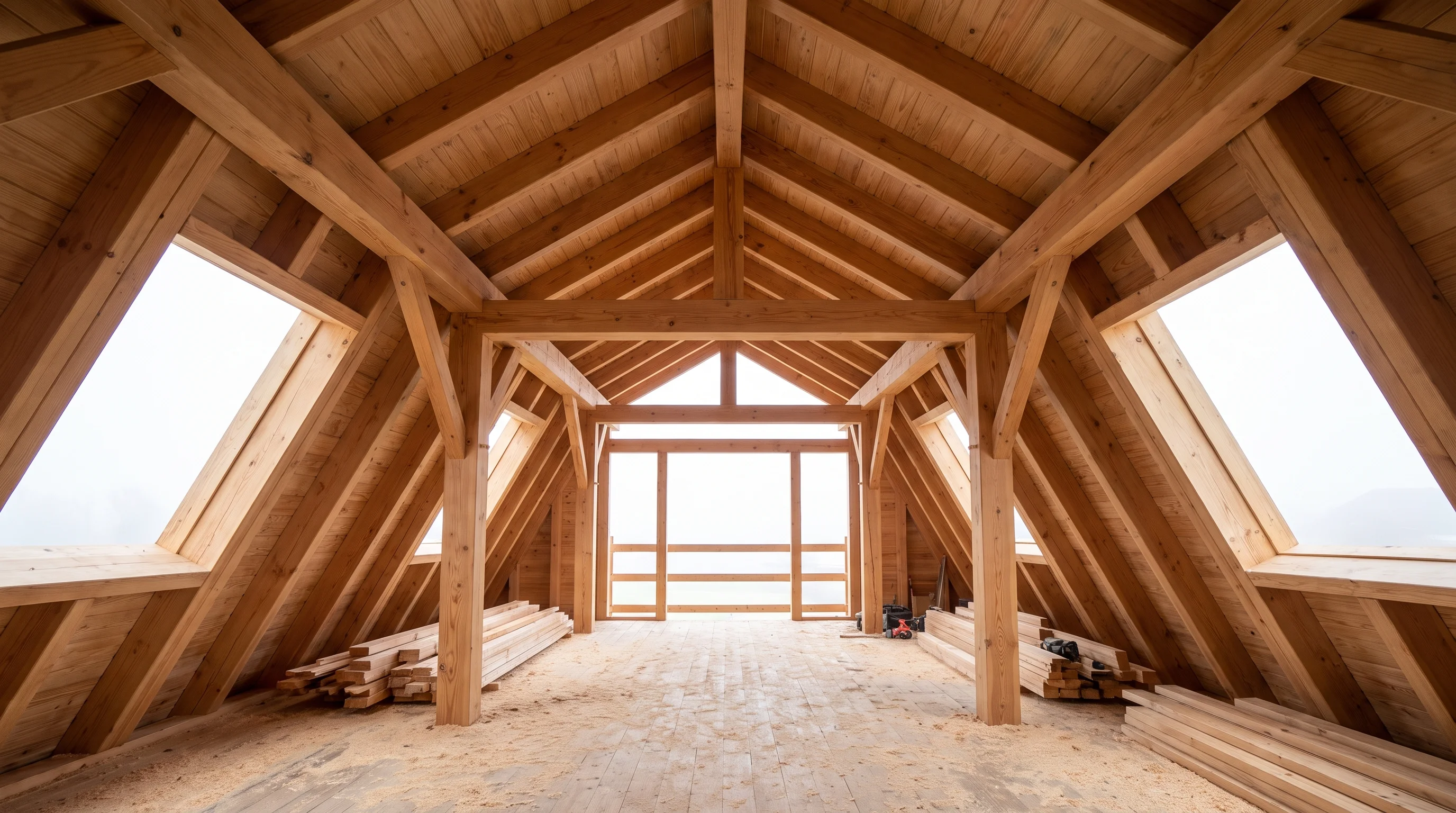

Нижний ярус — крутые стропила, опирающиеся низом на мауэрлат, а верхом на боковой прогон; прогон лежит на стойках, поставленных на балки перекрытия. Стойки образуют внутренний контур будущей комнаты: их шаг и положение — это и есть вертикальные стены мансарды. Верхний ярус — пологие стропила, работающие как висячая ферма: они сходятся в коньке, а понизу их стягивает затяжка, которая одновременно становится балкой потолка.

Мауэрлат под ломаную берут сечением 150×150 мм и толще: на него садится весь крутой нижний ярус. Стропильные ноги в частном доме обычно 50×150 или 100×150 мм, причём «обычно» расчёта не отменяет — сечение и шаг свод правил требует устанавливать расчётом под снег и ветер конкретного района (СП 17.13330.2017, п. 6.1.4). И здесь стоит сразу заглянуть в теплотехническую часть: если по расчёту нужно 200 мм утеплителя между стропил, доска 50×150 не подходит, а наращивать её брусками потом дороже, чем сразу взять 50×200.

Шаг стропил подгоняют не только под нагрузку, но и под ширину плиты утеплителя. Плита 600 мм встаёт в распор при чистом просвете около 580 мм, то есть при шаге по осям порядка 630 мм — тогда вата ложится без подрезки и щелей, а щель шириной в палец сводит на нет весь теплотехнический расчёт. Низ стропила к мауэрлату крепят скользящим узлом, чтобы усадка не рвала соединение; древесину берут сухую, влажностью 15–18%, — сырая доска в замкнутом пироге сохнет годами и уводит геометрию.

Организационное правило, о котором вспоминают поздно: мансарду закладывают на этапе расчёта фундамента и перекрытия, а не «решим по ходу». Стойки под боковыми прогонами передают на балки сосредоточенные силы, а само перекрытие из чердачного (нормативная полезная нагрузка 0,7 кПа по таблице 8.3 СП 20.13330.2016) становится междуэтажным — 1,5 кПа плюс вес пирога, отделки и перегородок. А вот распора крутой низ даёт, вопреки интуиции, меньше пологого верха: горизонтальная составляющая считается как H = V · ctg α, и при 60° это 0,58V против 1,73V при 30°.

Снег ложится не туда, где кажется

Вся снеговая нагрузка на ломаной крыше приходится на короткий пологий верх, а длинный крутой низ снегом почти не грузится. По СП 20.13330.2016 коэффициент формы снеговой нагрузки равен 1 при уклоне до 30°, равен 0 при 60° и более, между ними интерполируется линейно. Подставьте геометрию ломаной: нижний скат 60° — ноль, верхний 30° — единица. Крутая часть работает почти как стена, а весь сугроб копится на верхнем скате и в зоне излома, куда он ещё и сползает сверху.

Отсюда три следствия. Сечение и шаг верхних стропил считают по полной снеговой нагрузке региона, а не «на глаз, они же короткие». Уклон верхнего ската нельзя занижать бесконечно ради объёма: по таблице 4.1 СП 17.13330.2017 керамическая и цементно-песчаная черепица требуют не менее 40% уклона (22°), металлочерепица и гибкая черепица — от 20% (12°), фальцевые кровли из листовой стали и меди допускают от 10% (6°). Ушли на верхнем скате в 15–18° — половина материалов отпадает.

Третье касается крутой части. В СП 17 есть редкая деталь (п. 6.1.2–6.1.3): на кровле с уклоном 60° и более черепицу закрепляют по всей площади, а не только по периметру и вокруг проёмов. То есть нижний скат ломаной — участок со сплошным механическим креплением каждого элемента, и в смете это отдельные деньги. Своя специфика и у снегозадержателей: их обязательно ставят выше мансардных окон, иначе пласт, сошедший с пологого верха, разгоняется на крутом низу и бьёт прямо в раму — расчёт числа рядов по снеговому району есть в разборе про снегозадержатели.

Кровельный пирог мансарды снизу вверх

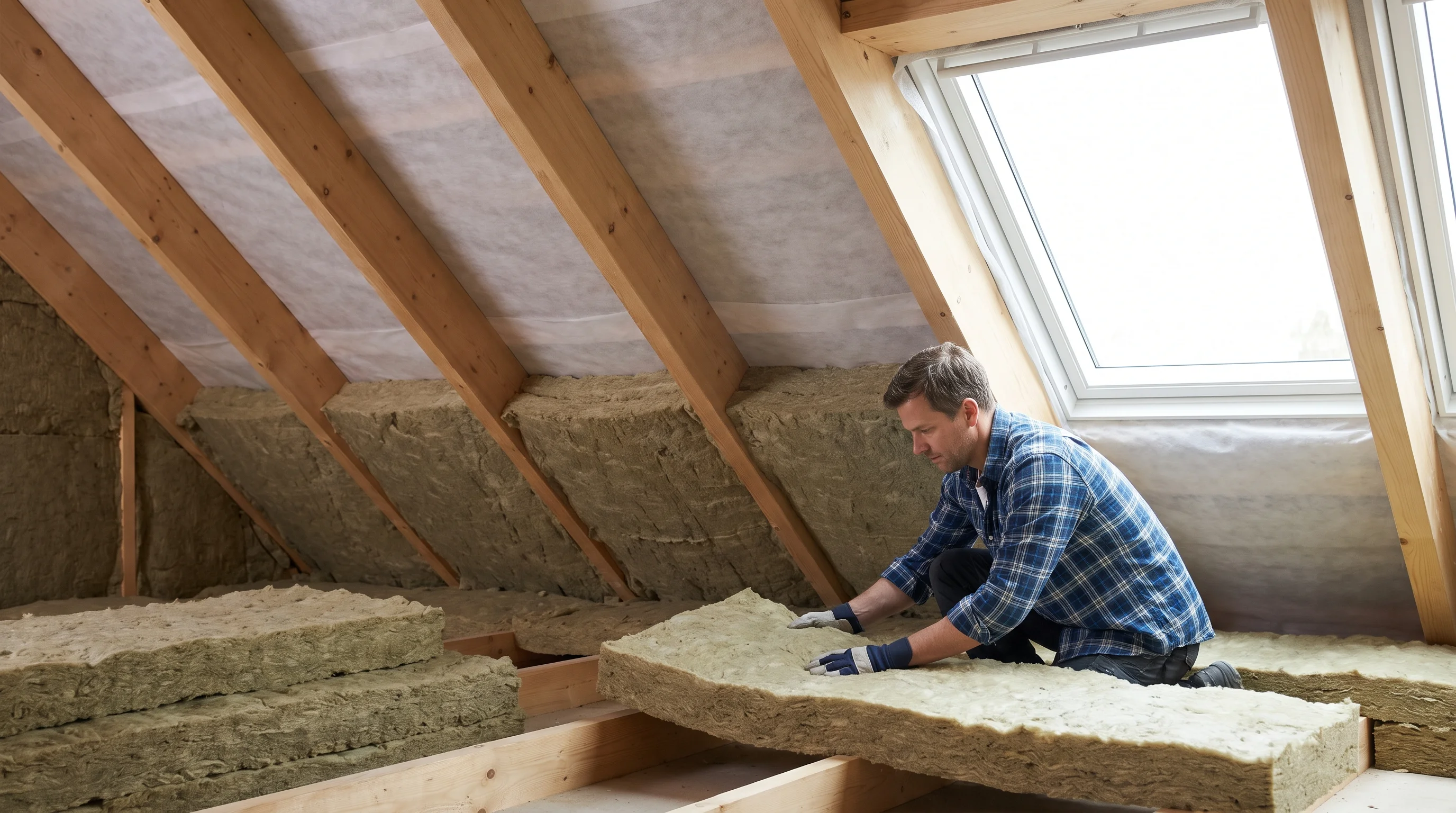

Порядок слоёв в утеплённом скате от комнаты наружу: внутренняя обшивка, перекрёстный каркас 40–50 мм под проводку, пароизоляция, утеплитель между стропил, диффузионная мембрана по утеплителю, вентканал от контробрешётки, обрешётка и покрытие. Порядок не переставляется: каждый слой отвечает за свою фазу воды.

Пароизоляция стоит первой со стороны тепла. По п. 4.4б СП 17.13330.2017 слой должен быть непрерывным по всей поверхности, нахлёсты рулонов — не менее 100 мм и герметично склеены, а в местах примыкания к стенам и шахтам пароизоляцию поднимают на высоту не менее толщины утеплителя. Ключевое слово — «непрерывным»: каждый саморез, подрозетник и протяжка кабеля сквозь плёнку работают круглосуточным каналом для пара. Именно поэтому под пароизоляцию делают перекрёстный каркас 40–50 мм — вся электрика уходит в него, и плёнку не приходится дырявить вообще. Где именно в пироге выпадает конденсат, подробно разбирает статья про точку росы.

Сверху утеплитель закрывает диффузионная мембрана с противоположной задачей: не пускать внутрь воду и ветер, но выпускать пар. Требования из таблицы А.1 СП 17: паропроницаемость не менее 300 г/м² за сутки, разрывная нагрузка от 115 Н на 5 см, стойкость к ультрафиолету не менее 336 часов. Монтажные тонкости из п. 4.4а: нахлёсты от 100 мм с проклейкой, уплотнительная лента между плёнкой и контробрешёткой, приклейка полотна к капельнику на карнизе.

Схема раскладки зависит от того, как толщина утеплителя соотносится с высотой стропил. Утеплитель вровень со стропилами — мембрана кладётся прямо по нему, над ней один вентканал. Утеплителя больше — дополнительный слой набирается между брусками поверх или снизу стропил, канал по-прежнему один. Вторая плёнка и второй канал появляются, только если утеплителя меньше высоты стропила, и на ломаной крыше такую схему стараются не применять: каналу пришлось бы дважды пройти сквозь узел излома, где и один-то разрывается чаще всего.

Карнизный узел: где пирог обрывается

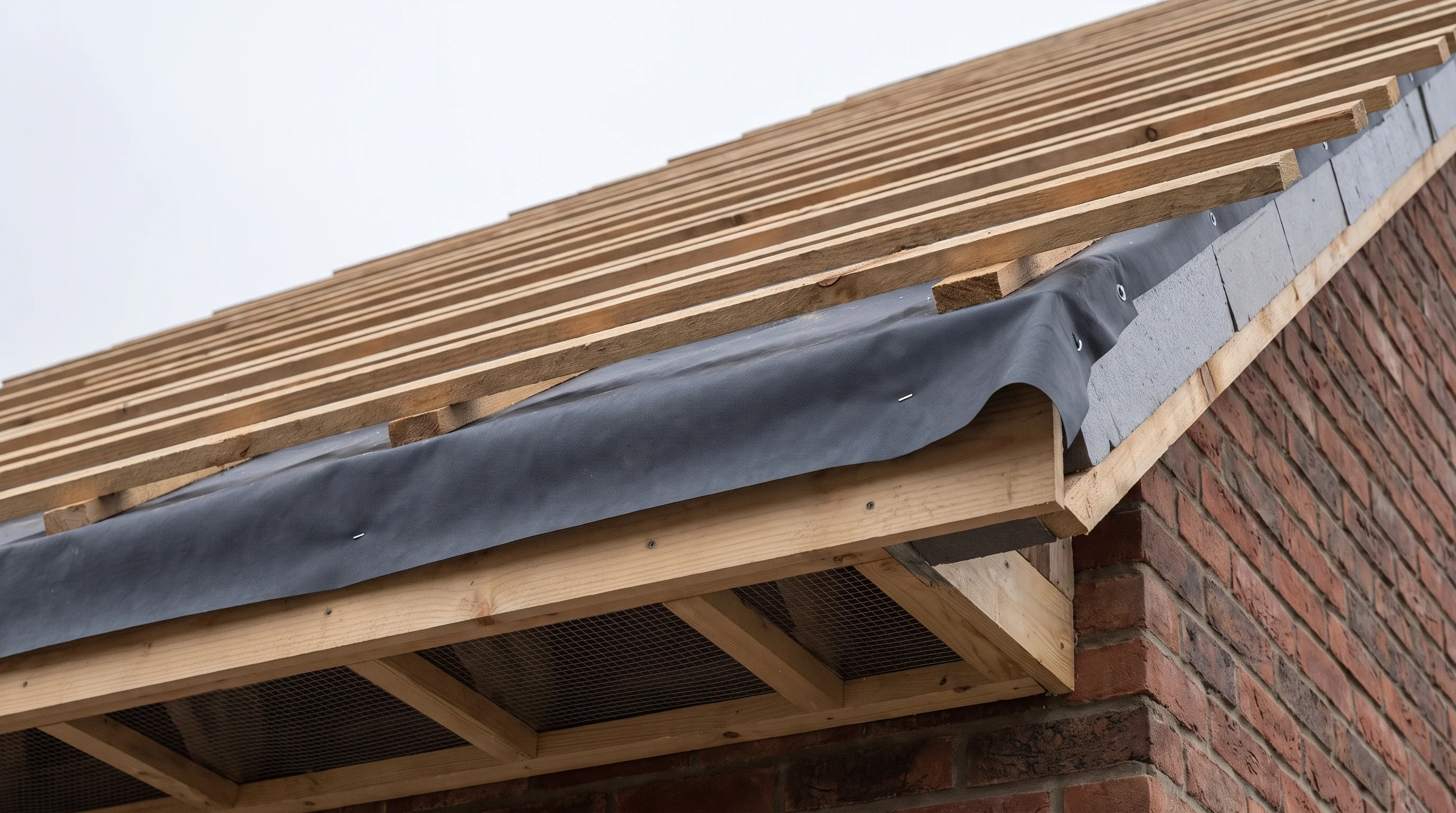

Самое частое место отказа мансарды — не середина ската, а его низ, там, где стропило ложится на мауэрлат. Пирог здесь обрывается: утеплитель ската упирается в брус, между ним и утеплителем стены остаётся клин пустоты, и через него тепло уходит наружу коротким путём. Симптом узнаваемый — наледь ровной полосой по карнизу при чистом, нетающем скате выше, и мокрое пятно во внутреннем углу мансарды.

Собирается узел по трём правилам. Утеплитель ската должен доходить до наружной грани стены и смыкаться с утеплителем фасада без разрыва, так чтобы мауэрлат оказался внутри тёплого контура; ради этого низ стропильной ноги нередко приподнимают на кобылке. Пароизоляция ската заводится на стену и склеивается с пароизоляцией стены — это и есть подъём «на высоту не менее толщины утеплителя» из п. 4.4б. И третье: вата не должна перекрывать вход в вентканал, под мембраной у карниза оставляют свободные 50 мм. Проверить всё это проще всего до подшивки свеса — после того как свес зашит софитом, единственным способом убедиться остаётся зимняя наледь, то есть уже по факту ошибки.

Сколько утеплителя нужно именно вам

Ходовой ответ «150 мм минимум, 200 мм для суровых зим» к норме отношения не имеет. Требуемое сопротивление теплопередаче покрытия жилого дома считается по таблице 3 СП 50.13330.2024: R = 0,0005 · ГСОП + 2,2, где ГСОП = (tв − tот) · zот. У стен в той же таблице другая строка (0,00035 и 1,4), поэтому цифры из общего материала про толщину утеплителя для скатов не подходят — кровля требует заметно больше.

Ниже расчёт по одиннадцати городам: климат из таблицы 3.1 СП 131.13330.2020, внутренняя температура 20 °C, теплопроводность каменной ваты λБ = 0,044 Вт/(м·°C) по таблице М.1 СП 50. Для скатов берут лёгкую плиту плотностью 30–50 кг/м³: каменная вата этой плотности держит форму в распоре между стропилами, а рулон в почти вертикальный нижний скат класть нельзя — за пару лет сползёт и оголит верх. Толщина дана с поправкой 17,5% на теплопотери через стропила и округлена вверх до ходового шага плит.

Неудобный вывод из таблицы: для Москвы, Петербурга и Воронежа привычные «двести миллиметров для средней полосы» в норму не попадают. Чистые 200 мм каменной ваты дают R = 4,55, формально это чуть выше московской нормы 4,46 — но только на бумаге, потому что через стропила утекает пятая часть, и реальное приведённое сопротивление такого ската 3,61.

Стропило как мостик холода: почему 200 + 50 теплее, чем 250 в распор

Дерево проводит тепло вчетверо лучше ваты и при типовом шаге стропил занимает около восьми процентов площади ската — этого достаточно, чтобы съесть пятую часть теплозащиты. Считаем на самом ходовом варианте: стропило 50×200 с шагом 600 мм, между ними каменная вата λ = 0,044, у сосны поперёк волокон λБ = 0,18.

По чистой вате участок даёт R = 0,200 / 0,044 = 4,55, по дереву — всего 1,11. Складываем потоки пропорционально площадям и получаем приведённое R = 3,61 вместо 4,55. Минус 20% — просто потому, что стропила есть. Теперь добавим сплошной перекрёстный слой 50 мм по брускам поперёк стропил: линии ног он перекрывает целиком, поэтому идёт в зачёт почти полностью и доводит результат до 4,75. А то же количество ваты целиком в распор между стропилами 50×250 даёт приведённое 4,52. Одинаковый расход утеплителя — и вариант «200 между стропил плюс 50 поперёк» теплее, ещё до того как перекрёстный слой начнёт прятать проводку и избавлять пароизоляцию от проколов.

У внутренней раскладки есть ограничение: часть утеплителя оказывается с тёплой стороны пароизоляции. Пока это 50 мм из 250 — пятая часть толщины и примерно четверть общего сопротивления, — зона конденсации остаётся в основном слое и плёнке ничего не грозит. Правило простое: внутрь пароизоляции уводят не больше 50 мм. Если по расчёту перекрёстный слой выходит толще — при ГСОП свыше 8000 это норма, смотрите строку Якутска, — его набивают снаружи стропил, под мембрану. Иначе плёнка окажется слишком близко к улице: при якутской расчётной температуре −52 °C она выходит на −1…−2 °C, тогда как точка росы воздуха 20 °C и 50% влажности — это +9,3 °C, и конденсат сядет прямо на пароизоляцию со стороны комнаты.

Вентканал от карниза до конька: высота и площадь продухов

Вентзазор — не «щель для порядка», а канал с нормированным сечением и двумя нормированными концами. По п. 4.5 СП 17.13330.2017 высота канала между теплоизоляцией и основанием под кровлю — не менее 50 мм, и она растёт с длиной и пологостью ската: при 10 м и уклоне 10° нужно уже 80 мм, при 15 м — до 100 мм. Высоту задаёт контробрешётка, и отсюда тихая поправка к распространённому совету «контррейка 30–40 мм»: под норму она не проходит, минимум — 50×50.

Второй нормируемый параметр — площадь отверстий на входе и выходе: не менее 200 см² на погонный метр на карнизе и 100 см² на коньке. Это единственный способ проверить подрядчика на словах: если в подшивке карниза стоят три декоративные решётки на весь свес, а на коньке лежит сплошной уплотнитель, канала нет, сколько бы контробрешётки под кровлей ни было.

У ломаной крыши здесь своя ловушка — излом. Канал должен быть сплошным от карниза до конька, а на переломе он упирается в прогон и в стык двух ярусов стропил. Зашили узел наглухо — получаются две изолированные полости: нижняя тянет воздух с карниза и никуда его не выпускает, верхняя ничем не питается снизу. Внешне всё смонтировано правильно, а проветривания нет ни там, ни там. На изломе нужен переток: контробрешётка не должна прерываться в стык, а если прерывается — разрывы делают вразбежку, прогонами от 1500 мм с зазором между торцами от 50 мм.

И ещё одно, что путают чаще всего: мембрана укладывается вплотную по утеплителю, канал формируется над ней контробрешёткой. Опасна не сама плёнка на вате, а плита, уложенная с горбом выше стропил, — она поднимает мембрану в зазор и закрывает канал так же надёжно, как доска.

Если крыша уже стоит: что можно, а что придётся вскрывать

Половина мансардных задач начинается не с чертежа, а с готовой крыши: покрытие смонтировано, внутри голые стропила, надо сделать из этого жилую комнату. Всё решает один вопрос — есть ли под кровлей вентканал. Сам по себе изнутри он не появится.

Если контробрешётка есть и она не тоньше 50 мм, пирог собирается изнутри без вскрытия: вату заводят между стропил снизу, следя, чтобы плита не выпирала выше плоскости ноги. Не хватает высоты стропила — добирают брусками по нижней грани, и перекрёстный слой здесь не бонус, а единственный способ выйти на расчётную толщину, не трогая кровлю. Если же контробрешётки нет вовсе или мембрана уложена прямо по обрешётке, впритык к металлу — на металлочерепице двухтысячных это встречается сплошь и рядом, — канала нет и взять его изнутри неоткуда. Кровлю придётся снимать и перебирать; сразу это дешевле, чем после первой мокрой зимы вместе с заменой намокшего утеплителя.

Проверить, не вскрывая, можно тремя способами. Заглянуть в подшивку карниза: видны ли торцы контробрешётки и есть ли перфорация в софите. Посмотреть на конёк: сплошной уплотнитель без вентэлемента означает, что выхода у канала нет, даже если вход есть. И самый честный тест — в мороз посмотреть на снег: ровный слой на скате говорит, что тепло наружу не идёт, а проталины полосами между стропилами — что идёт.

Чем ломаная крыша дороже прямой двускатной

В сводных таблицах ломаная идёт с надбавкой 10–20% — но это сравнение по стропильной системе и покрытию, при холодном подкровельном пространстве. Как только под крышей появляется жилой этаж, в смету входят утеплённый пирог, окна в скате и работа на почти отвесном скате, и разрыв удваивается.

По прайсам подрядчиков Москвы и области на август 2026 года комплекс кровельных работ — стропильная система, обрешётка, утепление, монтаж покрытия — для ломаной крыши идёт от 1 580 ₽/м² площади скатов против 1 150 ₽/м² у простой двускатной, то есть примерно на 37% дороже. Крыша под ключ вместе с материалами обходится в 3 000–4 500 ₽/м² под металлочерепицу и гибкую черепицу.

Любопытно, что площадь кровли в этой разнице почти не участвует: для дома шириной 9 м развёртка полуската у ломаной 60°/30° — 6,42 м, у прямой двускатной под 45° — 6,36 м, разница в один процент. Деньги набегают с трудоёмкости: два яруса стропил вместо одного, ряд стоек и прогонов, узел излома с доборными планками, сплошное крепление черепицы на участке круче 60°, работа с лесов на отвесном скате, мансардные окна с обвязкой и полный утеплённый пирог там, где у холодного чердака была одна мембрана. Про то, как ведут себя проёмы в скате и почему они текут, есть отдельный материал про мансардные окна.

Как посмотреть ломаный силуэт на своём доме заранее

Ломаная крыша меняет пропорции дома сильнее, чем любая отделка стен. Один и тот же дом с прямой двускатной под 30° и с ломаной 60°/30° читается как два разных здания: у второго появляется выраженный второй объём, окна в крутом скате работают как окна фасада, а карниз опускается ниже. Понять по чужим фотографиям, идёт это вашему дому или превращает его в тяжёлый сундук, невозможно — там другие пропорции, другая ширина, другой цвет стен.

Здесь выручает примерка на реальном кадре: визуализатор aifacade отрисовывает загруженное фото вашего дома с ломаной кровлей — с вашим цветом стен, окружением и ракурсом. За минуту прокручиваются варианты, которые в стройке стоят месяцев: круче или положе верхний скат, тёмная металлочерепица или графитовая гибкая, окна в скате в один ряд или в два. Ошибку в пропорциях на этом этапе исправляет новая генерация, после монтажа обрешётки — уже ничто.

Вопросы, которые всплывают уже на стройке

Можно ли переделать существующую двускатную крышу в ломаную?

Технически да, но считать это нужно как новую крышу, а не как ремонт. Ломаная грузит дом иначе: стойки под боковыми прогонами давят на балки перекрытия сосредоточенно, а сам чердак из нежилого становится жилым этажом с вдвое большей нормативной нагрузкой. Проверять придётся и перекрытие, и стены с фундаментом; на доме, где перекрытие рассчитано на холодный чердак, надстройка часто требует усиления балок. Плюс новое покрытие целиком — старое снимается вместе со стропилами.

Ломаный профиль или обычная двускатная с высокой колено-стеной?

Это два способа получить один жилой объём, и выбор упирается в норму: колено-стену выше 1,5 м от пола ставить нельзя, если вы хотите, чтобы этаж оставался мансардным. В пределах полутора метров вариант с прямым скатом проще в сборке — один ярус стропил, меньше узлов, обычно дешевле. Ломаная выигрывает там, где нужен максимум высоты при минимальном коньке.

Подойдёт ли напыляемый ППУ или эковата вместо плит?

Подойдут, но меняют логику пирога. Закрытоячеистый пенополиуретан сам работает пароизоляцией и приклеивается к стропилам без щелей — это снимает вопрос неплотностей, но делает конструкцию неразборной: добраться до дерева под пеной для ревизии нельзя. Задувная эковата хорошо заполняет полости сложной формы, включая узел излома, но требует правильной плотности при задувке и всё равно нуждается в пароизоляции. Мостик холода через стропило не отменяет ни один из них.

Откуда в мансарде столько влаги и справится ли с ней одна пароизоляция?

Не справится: плёнка пар сдерживает, но из дома его не выносит — этим занимается вентиляция комнаты. Мансарда в худшем положении, чем этажи ниже: тёплый влажный воздух со всего дома поднимается вверх и упирается именно в её потолок, а если наверху ещё и санузел, нагрузка удваивается. Разница между 50 и 60 процентами влажности выглядит незаметной, а точку росы сдвигает с +9,3 до +12 °C — плоскость конденсации уезжает ближе к комнате, вплоть до самой пароизоляции. Тяжелее всего первый год после отделки: штукатурка, стяжка и невысохшая древесина отдают строительную влагу, и вся она идёт наверх.

Ломаная крыша прощает многое, кроме трёх вещей

Геометрия излома, толщина утеплителя с перекрёстным слоем и сквозной вентканал — вот три позиции, где ошибка не лечится косметикой. Всё остальное поправимо: обшивку можно переделать, окно передвинуть, покрытие заменить.

Проверять их стоит по порядку. Точка перелома и колено-стена не выше 1,5 м — решается на чертеже, до заливки армопояса. Толщина по расчёту от ГСОП вашего города плюс обязательные 50 мм поперёк стропил — решается на этапе выбора доски, потому что под 200 мм ваты нужна нога 50×200, а не 50×150 с наращиванием. Вентканал от 50 мм с перетоком через излом и продухи 200 см² на метр карниза — решается вместе с контробрешёткой и подшивкой свеса, позже уже не добавляется.

Ломаная крыша — это не двускатная с изюминкой, а способ купить этаж дешевле, чем построить его из стен. Покупка честная, если считать её целиком: и объём, который она даёт, и пирог, без которого этот объём зимой не жилой.
