Монтаж металлочерепицы: пирог кровли, шаг обрешётки и узлы, на которых чаще всего текут крыши

По полю листа металлочерепица не течёт почти никогда — сталь с полимером держит воду сама по себе, без всякого мастерства монтажника. Вода находит дорогу в четырёх местах: в ендове, у примыкания к печной трубе, под коньком и в горизонтальном нахлёсте листов на пологом скате. И ломаются эти четыре места обычно ещё до того, как на крышу подняли первый лист, — на кривой обрешётке и неверном шаге.

Технически правильный монтаж стоит на четырёх опорах. Плоскость ската выведена ровно, а обрешётка идёт с шагом, равным шагу волны конкретного профиля — у классического «Монтеррея» это 350 мм. Под покрытием есть сквозной вентиляционный зазор 40–50 мм, продуваемый от карниза до конька. Листы притянуты кровельными саморезами с EPDM-шайбой в прогиб волны, 6–8 штук на квадратный метр. И ни один рез не сделан болгаркой — абразивный круг выжигает цинк с полимером по кромке и лишает материал заводской гарантии. Всё остальное — подробности этих четырёх пунктов.

Крыша начинается не с листа, а с плоскости

Металлочерепица — жёсткое штампованное покрытие, и она не умеет подстраиваться под кривизну основания, как это делает гибкая черепица на сплошном настиле. Волна одного листа обязана совпасть с волной соседнего с точностью до миллиметров, иначе ряд «уедет» и к третьему листу разбежка станет заметна с земли.

Отсюда первая проверка, которую делают до закупки материала: геометрия ската. Стропильную систему выставляют по проекту — типовой шаг стропил в частном доме 600–900 мм, но конкретную цифру даёт расчёт под снеговую нагрузку региона и сечение бруса, а не привычка бригады. Дальше меряют диагонали каждого ската: при приёмке кровельных работ допустимой считают разницу диагоналей до 10 мм. Если расхождение больше — скат «винтом», и лист ляжет с перекосом, который потом не исправить ничем, кроме перекладки.

Второй контроль — плоскость. По готовой обрешётке протягивают шнур от конька к карнизу и прикладывают двухметровую рейку поперёк; провалы и горбы выбирают подкладками ещё здесь. Под металлом любая ступенька становится постоянно играющей точкой, и именно там саморез со временем разбивает отверстие и начинает подтекать.

И третье, о чём вспоминают поздно: покрытие выбирают до обрешётки. Её шаг жёстко привязан к шагу волны, и профиль, купленный «когда каркас уже готов», нередко под этот каркас просто не встаёт. Разбор профилей, толщин стали и полимерных покрытий — в отдельном материале про металлочерепицу; здесь лист уже выбран и лежит на земле у дома.

Пирог холодной и утеплённой крыши — два разных набора слоёв

Под одним и тем же листом собирают две разные конструкции, и путать их дорого.

Холодный чердак проще: по стропилам раскатывают гидроветрозащитную плёнку, поверх прибивают контробрешётку, по ней — шаговую обрешётку, на неё листы. Пароизоляции нет: чердак не отапливается, границей тёплого контура служит перекрытие. Условие одно — чердак должен проветриваться через слуховые окна и продухи, иначе влага из дома доберётся до изнанки листа.

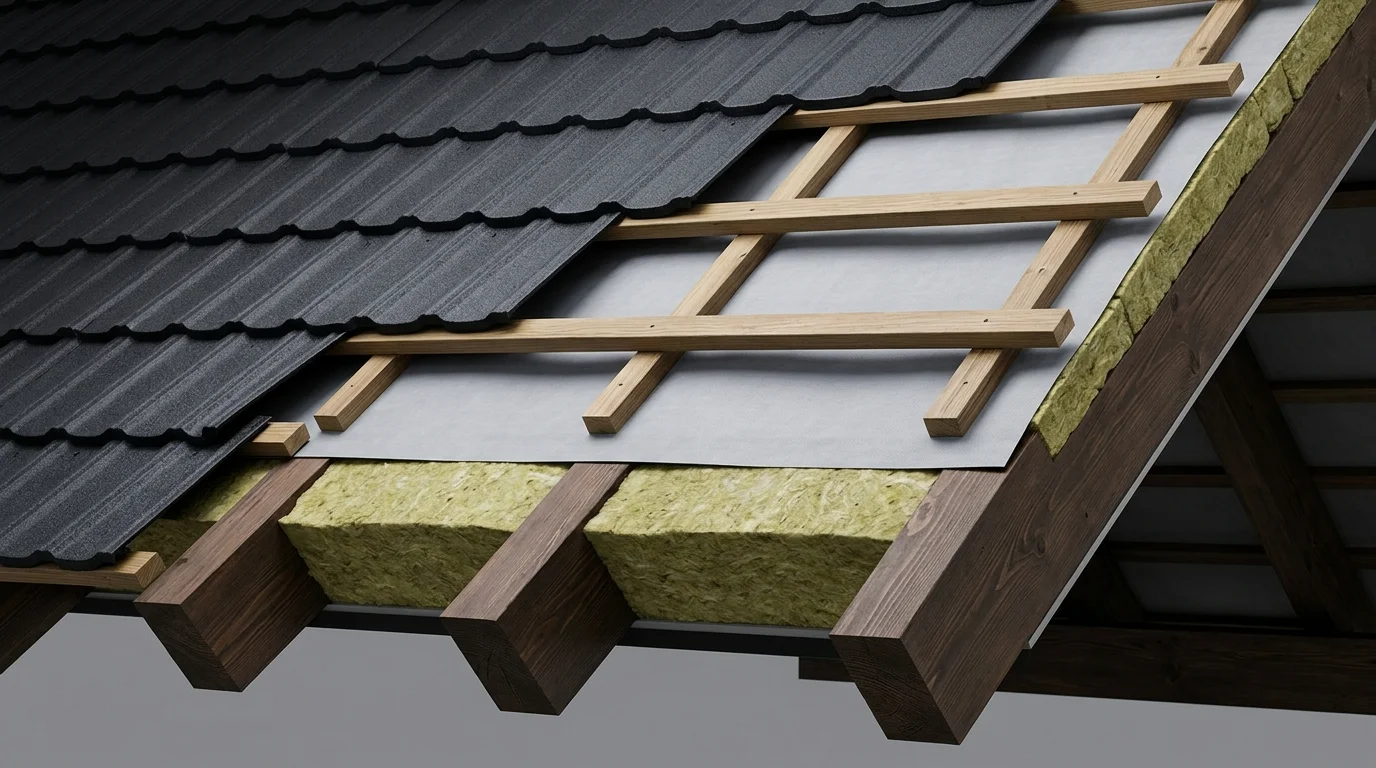

Утеплённая мансарда — полноценный многослойный пирог. Изнутри наружу: пароизоляционная плёнка, наглухо проклеенная по стыкам и примыканиям к стенам; утеплитель между стропилами (типовая толщина для средней полосы — около 200 мм минеральной ваты); гидроветрозащитная мембрана поверх стропил с нахлёстом полотен не менее 100 мм, раскатанная снизу вверх поперёк ската; контробрешётка бруском 50×50; шаговая обрешётка доской 32×100. Порядок слоёв — не вкусовщина: пароизоляция обязана отсечь пар из комнаты до того, как он войдёт в вату, а мембрана — выпустить наружу то, что всё-таки просочилось.

Ключевой слой в обеих схемах — контробрешётка. Брусок 50×50 поднимает обрешётку над мембраной и создаёт вентиляционный зазор в 40–50 мм, по которому воздух идёт снизу вверх: заходит через перфорированную подшивку карнизного свеса и выходит под коньком. Grand Line в своей инструкции требует оставлять между подконьковыми досками соседних скатов зазор не менее 80 мм именно ради этого выхода. Зазор, перекрытый в середине ската доской, ендовой или запененным примыканием, перестаёт работать целиком — воздух не идёт в тупик.

Расплата за отсутствующую вентиляцию наступает не сразу и выглядит как протечка: с изнанки листа зимой капает. На самом деле это конденсат, и о нём отдельно ниже.

Шаг обрешётки равен шагу волны, а первая доска живёт по своим правилам

Обрешётка под металлочерепицу — не «через 30 сантиметров на глаз». Саморез должен попадать в ступеньку профиля точно над доской, поэтому шаг обрешётки повторяет шаг штампованной волны: 350 мм у «Монтеррея» и «Ламонтерры», 400 мм у профилей вроде «Макси», 330 мм у модульной «Финнеры». Ошибка в этом шаге — не косметика: крепёж встанет в воздух, и лист будет держаться на половине проектных точек.

Отдельная история — первая, карнизная доска. Её берут толще рядовых на 10–15 мм либо оставляют штатную, добавив компенсирующую рейку не выше ступеньки профиля: под свесом лист не опирается на обрешётку и без этой ступеньки провисает, а карнизный ряд получает волну. «Металл Профиль» добавляет второе требование к той же доске — если на неё крепят держатели водосточного жёлоба, ширину берут не меньше 150 мм, чтобы кронштейн держался нормально.

И третья тонкость, о которую спотыкаются чаще всего: первый шаг короче остальных. В инструкциях Grand Line на этот отрезок встречается и 250, и 300 мм при рядовых 350 — цифра зависит от редакции инструкции и от того, откуда её меряют, поэтому её берут из документа к своему профилю, а не по памяти. Смысл один: нижняя ступень листа выходит за обрешётку на свес, и укороченный первый шаг компенсирует этот вылет. Сделали 350 мм с самого начала — весь ряд поедет вверх, и дальше расхождение будет только копиться.

Под ендову и вокруг дымохода обрешётку сгущают до сплошного основания: там металл режут, и подрезанному краю нужна опора по всей длине. Древесину — всю, включая контробрешётку — перед монтажом обрабатывают антисептическим составом от плесени и насекомых.

Цифры, которые стоит держать в кармане на крыше

Всё, что имеет смысл проверить рулеткой — за бригадой или за собой. Значения собраны из инструкций производителей (Металл Профиль, Grand Line, ИНСИ) и свода правил СП 17.13330.2017; на конкретном профиле итоговым документом всегда остаётся инструкция к нему.

С какого края класть и почему это не безразлично

Листы кладут снизу вверх, ряд за рядом, а вот направление вдоль карниза выбирают заранее — и от него зависит техника. При движении слева направо каждый следующий лист подсовывают под уже закреплённый; при движении справа налево — накладывают поверх предыдущего. Второй вариант удобнее в одиночку и на длинных листах: не нужно приподнимать соседа.

Первый лист — самый ответственный. Его выставляют строго по торцу ската и по карнизу, с вылетом 40–50 мм за карнизную планку, и притягивают одним саморезом у конька, оставляя возможность довернуть. Дальше собирают блок из трёх-четырёх листов, скрепляют их между собой «начерно» короткими саморезами по гребню волны, выравнивают весь блок по карнизной линии — и только потом окончательно крепят к обрешётке. Пытаться выставить каждый лист по отдельности — верный способ накопить перекос.

Если длины листа не хватает на скат, ряды стыкуют по длине с нахлёстом 150 мм (у части профилей — 200 мм). На большинстве современных профилей вдоль боковой кромки идёт капиллярная канавка: она отводит воду, подсасываемую в стык. Работает она только накрытой — кромка соседнего листа должна лечь поверх, разорвать капилляр и увести воду вниз. Если после укладки канавка осталась открытой сверху, значит листы состыкованы наизнанку: направление укладки перепутано, и стык будет тянуть воду внутрь. И чем положе скат, тем строже отношение к нахлёсту: на 12–14° именно горизонтальный стык становится слабым местом.

Ходить по уложенному покрытию можно, но только в мягкой обуви, ставя ногу в прогиб волны и в месте, где под металлом проходит доска обрешётки. Наступил на гребень — получил вмятину, которую видно с земли до конца жизни крыши.

Саморез — расходник, который держит крышу

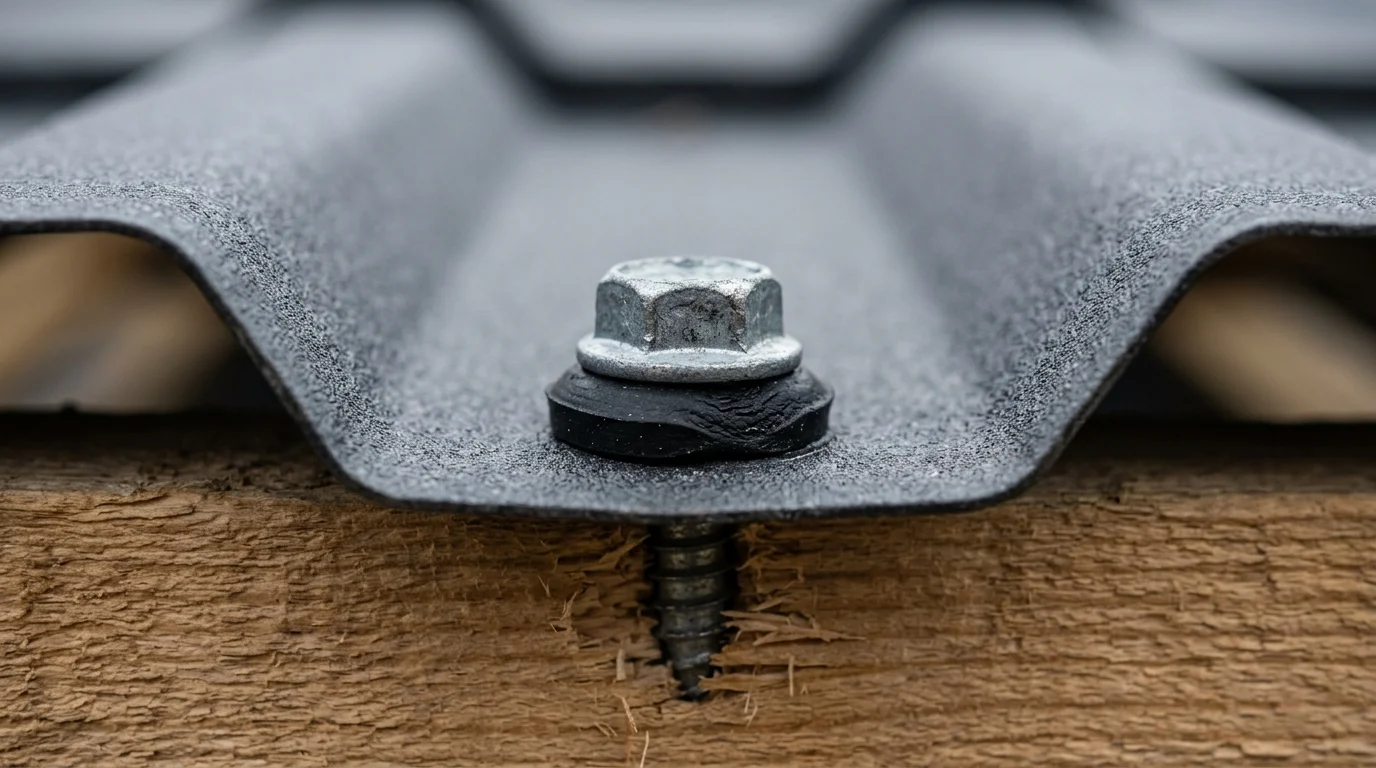

Крепёж для металлочерепицы — кровельный саморез с прессшайбой и EPDM-прокладкой, размером 4,8×28 или 4,8×35 мм. Резиновая шайба и есть герметизация: она обжимается вокруг отверстия и не пускает воду. Обычные чёрные саморезы по дереву на кровле — гарантированная ржавая точка через две зимы.

Ставят саморез только в нижний прогиб волны, там, где металл прилегает к доске. Крепление в гребень запрещено инструкциями категорически: лист в этой точке не опирается ни на что, шайба не обжимается, а вода стекает прямо на шляпку. По полю ската крепят через волну со смещением в шахматном порядке между рядами, а по карнизу и вдоль конька — в каждую волну, потому что именно там кровлю поднимает ветром. Итоговый расход — 6–8 саморезов на квадратный метр, на сложной кровле с обилием подрезки до 10.

Отдельный навык — усилие затяжки. Перетянутый саморез выдавливает прокладку из-под шайбы: резина расползается валиком, теряет упругость и перестаёт держать воду, а сам металл вокруг вминается воронкой, в которой вода стоит. Недотянутый оставляет зазор — под шайбу задувает дождь и снег. Правильно — до момента, когда шайба равномерно обжалась и её края чуть выступили за металл прессшайбы, и ни оборота больше. На шуруповёрте для этого ставят муфту ограничения момента и обороты пониже; аккумуляторный инструмент на полной скорости срывает резину быстрее, чем глаз это замечает.

Между собой листы в нахлёсте скрепляют короткими саморезами металл-металл (около 19 мм) по гребню волны — примерно три штуки на квадратный метр. Конёк идёт своими саморезами 4,8×70–80 мм в каждую вторую волну, потому что ему нужно достать сквозь высоту профиля до подконьковой доски.

Болгарка стоит крыши и гарантии

Это единственный запрет в теме монтажа, который производители формулируют без оговорок. «Металл Профиль» описывает механизм прямо: абразивный диск режет трением, сталь в зоне реза буквально плавится, полимерное и цинковое покрытия по кромке выжигаются. Дальше уже нечему защищать срез, и он начинает ржаветь с первой же осени.

Вторая часть ущерба хуже первой и не видна в момент работы: раскалённые искры разлетаются больше чем на полметра и прожигают полимер с цинком по всему листу — точками, каждая из которых через год-два станет рыжей крапиной. То есть крыша, порезанная болгаркой на скате, получает не один испорченный край, а поле микроповреждений вокруг. И финальный аргумент: при резке абразивным кругом гарантия на материал перестаёт действовать, претензию по сквозной коррозии с такой крыши не примут.

Резать нужно инструментом, который не греет металл: высечными («сверчок») или электрическими ножницами, ручными ножницами по металлу для коротких резов, электролобзиком с пилкой по металлу, для длинных прямых линий — дисковой пилой с твердосплавным зубом на малых оборотах. Любой рез, каким бы аккуратным он ни был, обнажает торец стали — его закрашивают ремонтной эмалью в цвет покрытия из того же комплекта поставки.

И последняя, скучная, но важная привычка: металлическую стружку и обрезки сметают с кровли в тот же день. Опилки, оставленные на листе, за одну росу превращаются в ржавые точки, которые въедаются в полимер и потом не оттираются.

Узлы, на которых текут крыши

Ендова — чемпион по протечкам. Собирают её в два слоя: сначала на сплошное основание кладут нижнюю ендовую планку — глубокий жёлоб, по которому и уходит вода с двух скатов; на неё уже приходят подрезанные листы. Сверху ставят верхнюю, декоративную планку, закрывающую линию реза. Два правила решают всё: подрезанные листы не сводят вплотную, оставляя от оси ендовы по 60–100 мм с каждой стороны, и не крепят саморезами ближе 250 мм от оси. Саморез, пробивший дно жёлоба, — это дырка ровно там, где идёт весь поток воды со ската.

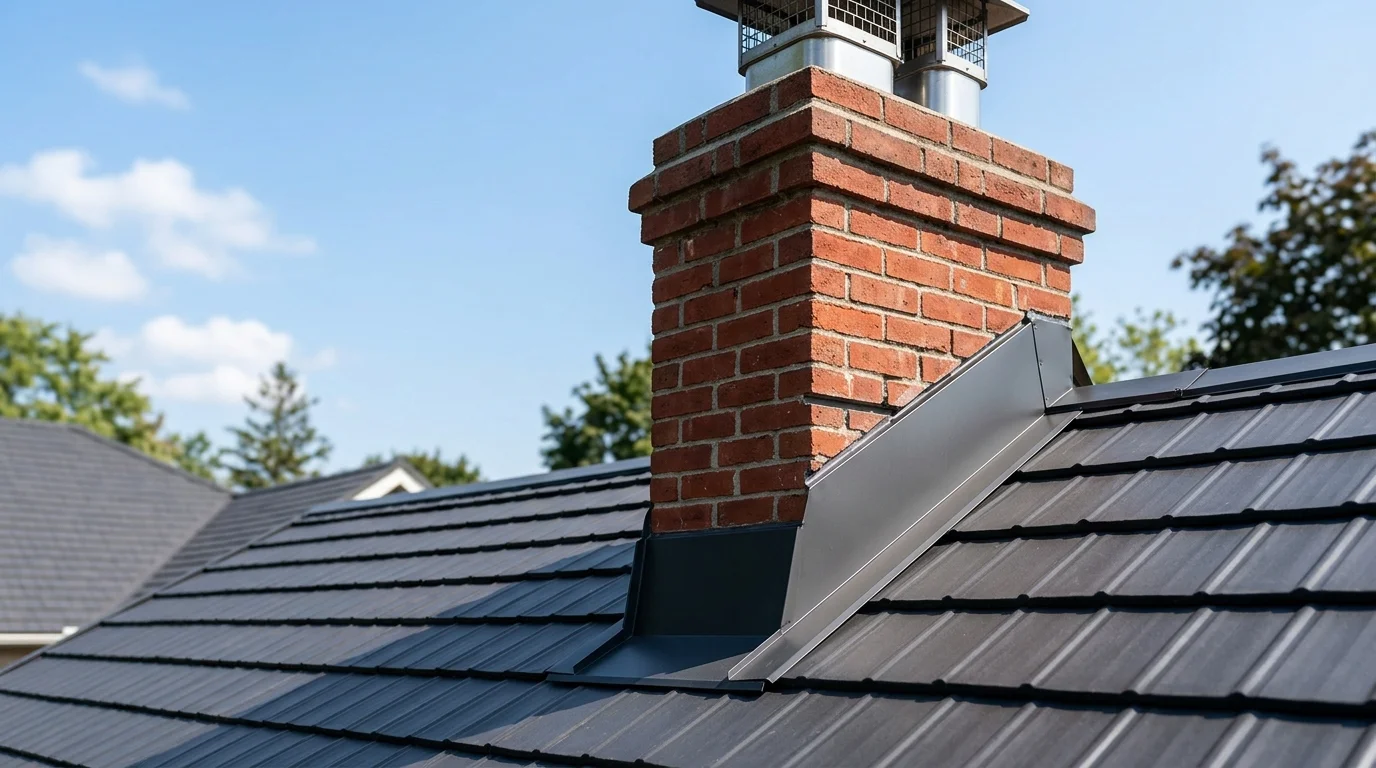

Примыкание к дымоходу — второе место. Правильный узел — это фартук из планок примыкания, который поднимается по трубе на 150–200 мм и заходит на скат не менее чем на 200 мм, а верхний край заводится в штробу глубиной 15–20 мм, пробитую в кладке, и герметизируется. Со стороны конька под фартуком делают галстук — отвод воды в ендову или на скат. Герметик, размазанный по стыку трубы и листа без планок, живёт два-три сезона, а потом трескается от температурных подвижек, и вода идёт по трубе прямо на перекрытие.

Конёк ставят поверх торцевых планок, выпуская наружу на 2–3 см, с нахлёстом элементов между собой 100 мм. Под ним обязателен уплотнитель — профильный, повторяющий форму волны, или универсальный вентилируемый: он не пускает под конёк снег и птиц, но должен оставлять проход воздуху из вентзазора. Глухая монтажная пена вместо уплотнителя закрывает вытяжку и убивает вентиляцию всей кровли разом.

Торцевую (ветровую) планку крепят к скату в каждую вторую волну и к торцевой доске, с нахлёстом между планками 50–100 мм. Она держит покрытие от подрыва ветром с фронтона — на открытых участках это не декор. Карнизная планка ставится до листов, на неё выводится нижний край гидроизоляции, нахлёст между планками — около 100 мм, крепёж — с шагом порядка 300 мм. Проходные элементы под антенны, вентиляционные и канализационные выходы монтируют только на штатных резиновых уплотнителях по своим шаблонам: самодельная дырка с герметиком течёт всегда, вопрос лишь в том, на какой год.

Мокро — не всегда течёт

Если зимой с изнанки кровли капает, а следов воды по стыкам нет, это чаще всего не протечка, а конденсат — и лечится он совсем другими методами.

Различить просто. Протечка привязана к дождю: пошёл ливень с ветром — появилось мокрое пятно, причём всегда в одном и том же месте и всегда рядом с узлом — ендова, труба, мансардное окно, стык листов. Конденсат появляется в морозную ясную погоду без всяких осадков, распределён по площади равномерно, каплями по всей изнанке листа или по мембране, и усиливается к утру. Причина — тёплый влажный воздух из дома, дошедший до холодного металла: дырявая или непроклеенная пароизоляция, перекрытый вентзазор, забитая подшивка карниза, отсутствие выхода под коньком.

Третий сценарий — подсос воды в горизонтальный нахлёст на пологом скате при косом дожде или в оттепель, когда талая вода идёт под снежной шапкой. Виновато сочетание малого уклона и скупого нахлёста: у нижней границы диапазона его увеличивают и стык дополнительно уплотняют.

И четвёртый — обледенение свеса: на тёплой мансарде снег подтаивает, стекает к холодному карнизу и замерзает, ледяная гряда подпирает воду, и та идёт вверх по нахлёстам. Лечится это утеплением и вентиляцией, иногда греющим кабелем в жёлобе, но не заменой покрытия.

Что доделывают после последнего листа

Крыша не закончена, когда закручен последний саморез. Первым делом ставят снегозадержатели — трубчатые, в два ряда на длинных скатах, обязательно над входом, дорожками и парковкой. Крепят их не в обрешётку, а сквозь металл в усиленную доску или прямо в стропило, иначе пласт снега вырвет их вместе с куском покрытия; какие бывают конструкции и как считать их количество — в разборе про снегозадержатели на крышу.

Дальше — водосток. Держатели жёлоба удобнее закрепить на карнизную доску ещё до укладки листов, поэтому систему продумывают на этапе обрешётки: сечение труб и жёлобов считают по площади ската и интенсивности дождя в регионе — подробности в материале про водосточную систему. Туда же относится подшивка свесов софитами с перфорацией: это не отделка, а вход воздуха в вентзазор.

Оклады мансардных окон монтируют строго по инструкции конкретной модели, с выводом гидроизоляционного фартука на мембрану выше окна: узел вокруг рамы стоит в одном ряду с ендовой по числу протечек. Заканчивают приёмкой: обход по скатам, проверка затяжки крепежа, подкраска резов и царапин, уборка стружки.

Цвет крыши стоит примерить до того, как её везут

Технику монтажа проверяют рулеткой, а вот цвет проверить нечем — пока крыша не легла целиком. Графит, шоколад и вишня в каталоге образцов и на реальном скате с вашими стенами и вашим освещением — это разные цвета, а переделать выбор без полной перекладки нельзя. Единственный способ увидеть заранее — посмотреть кровлю в нескольких оттенках на снимке своего дома, вместе с фасадом и цоколем, до того как партия уехала в цех. За геометрию узлов и пирог такая примерка, разумеется, не отвечает — она про внешний вид.

Что спрашивают, когда бригада уже на объекте

Можно ли монтировать металлочерепицу зимой?

Сам металл мороза не боится, и монтаж в холод ведут — но с оговорками. Работать на обледеневшем скате опасно и запрещено по технике безопасности, а герметики и битумные ленты в узлах примыканий имеют собственный температурный предел, обычно не ниже −5…−10 °C. Плюс защитная плёнка на листах на морозе снимается хуже. Если сроки позволяют — узлы с герметиком лучше отложить на плюсовую погоду.

Нужно ли снимать защитную плёнку с листов и когда?

Обязательно, и до укладки, а не после. Плёнку снимают сразу перед монтажом листа: под солнцем она за несколько недель спекается с полимером и потом отдирается только с кусками покрытия. Листы, пролежавшие в пачке на солнце месяц, — типичная история, которая заканчивается испорченной лицевой стороной.

Обрешётка уже сделана, а профиль купили с другим шагом волны — что делать?

Переделывать обрешётку. Подгонять крепёж «куда попадёт» бессмысленно: часть саморезов уйдёт в воздух, и лист останется на половине точек, а по карнизу и коньку это ещё и вопрос ветрового подрыва. Дешевле добавить доски под нужный шаг поверх существующих, чем через два сезона снимать покрытие.

Как проверить работу, если крыша уже закрыта и внутрь не залезть?

Смотреть узлы и снизу. С земли в бинокль проверяют линию карниза (должна быть прямой), ровность рядов, вылет за планку, отсутствие саморезов в гребнях волн и в дне ендовы. Изнутри чердака в солнечный день ищут светлые точки — лишние отверстия видны насквозь. И отдельно состояние резов: рыжие кромки в первый же год означают, что резали абразивом.

Что делать с царапиной, если её заметили через год?

Закрасить ремонтной эмалью того же производителя, предварительно зачистив рыжину мягкой щёткой и обезжирив. Царапина до цинка ещё безопасна — цинк защищает срез электрохимически; царапина до стали ржавеет и растёт под покрытием. Затягивать не стоит: за сезон точка превращается в пятно, а за три — в сквозное отверстие.

Крыша ломается на трёх метрах из ста

Почти все дорогие ошибки собраны на считаных метрах кровли. Ендова, обход трубы, конёк, карнизный ряд и стык листов на пологом скате — те несколько процентов площади, где решается, простоит крыша сорок лет или потечёт на третью весну. Остальное — ровное поле, которое прощает почти всё.

Отсюда два вывода. Делаете сами — не экономьте время именно на узлах: там, где нужен уплотнитель, планка или сплошное основание, герметик и пена не работают. Нанимаете бригаду — смотрите работу по этапам, пока её видно: обрешётку до листов, ендовы и примыкания до того, как их закроет верхняя планка. Потом это уже археология: чтобы проверить ендову, придётся снимать покрытие.
